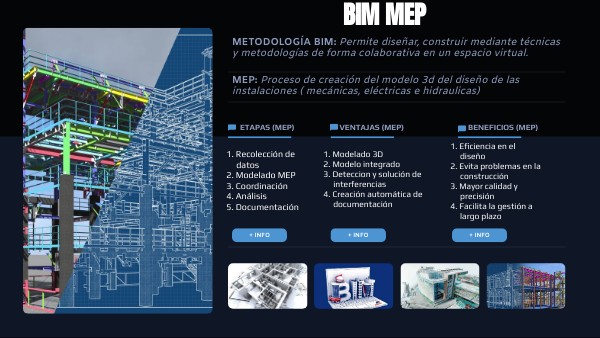

BIM MEP
METODOLOGÍA BIM: Permite diseñar, construir mediante técnicas y metodologías de forma colaborativa en un espacio virtual.
MEP: Proceso de creación del modelo 3d del diseño de las instalaciones ( mecánicas, eléctricas e hidraulicas)
ETAPAS (MEP)
VENTAJAS (MEP)
BENEFICIOS (MEP)
1. Eficiencia en el diseño2. Evita problemas en la construcción 3. Mayor calidad y precisión 4. Facilita la gestión a largo plazo
1. Recolección de datos 2. Modelado MEP 3. Coordinación 4. Análisis 5. Documentación
1. Modelado 3D2. Modelo integrado 3. Deteccion y solución de interferencias 4. Creación automática de documentación
+ info
+ info
+ info
CARACTERÍSTICAS BIM MEP
METODOLOGÍA BIM: Permite diseñar, construir mediante técnicas y metodologías de forma colaborativa en un espacio virtual.
PRECISIÓN
COSTOS
FUNCIONES
1. Planificación2. Diseño
1. Recolección de datos 2. Modelado MEP (Mecanica, Electricidad y Plomeria) 3. Coordinación 4. Análisis 5. Documentación
1. Modelado 3D2. Modelo integrado 3. Deteccion y solución de interferencias 4. Creación automática de documentación
+ info
+ info
+ info
Precisión BIM MEP
- Modelado 3D preciso: BIM MEP utiliza modelos 3D detallados, lo que evita errores y garantiza una alta calidad en la construcción.
- Modelo integrado: Facilita la coordinación al permitir la integración de sistemas MEP en un solo modelo.
- Detección y socución de interferencias: BIM MEP identifica y resuelve automáticamente problemas y choques potenciales entre sistemas, reduciendo costosos retrabajos y demoras en la construcción.
- Creación automática de documentación: Genera rápidamente documentación necesaria, como planos y tablas de cuantificación, simplificando el proceso de preparación para la construcción y asegurando la coherencia en la información.
COSTOS BIM MEP
- Eficiencia en el diseño: BIM MEP permite diseñar sistemas MEP de manera más inteligente y eficiente, pero cuando se comienza a implementar BIM en un proyecto de construcción los costos de las licencias de los softwares pueden ser desventajas y las ganancias de todo tipo se veran a medida que pase el tiempo
- Evita problemas en la construcción: Al coordinar los sistemas MEP de antemano, se evitan problemas y conflictos en el sitio de construcción, lo que ahorra tiempo y dinero
- Mayor calidad y precisión: El uso de modelos 3D precisos y documentación automática garantiza una ejecución de alta calidad y reduce errores en la construcción.
- Facilita la gestión a largo plazo: Después de la construcción, el modelo BIM MEP se convierte en una herramienta valiosa para el mantenimiento y la gestión eficiente de los sistemas MEP a lo largo de su vida útil.
VENTAJAS BIM MEP
- Modelado 3D preciso: BIM MEP utiliza modelos 3D detallados, lo que evita errores y garantiza una alta calidad en la construcción.
- Modelo integrado: Facilita la coordinación al permitir la integración de sistemas MEP en un solo modelo.
- Detección y socución de interferencias: BIM MEP identifica y resuelve automáticamente problemas y choques potenciales entre sistemas, reduciendo costosos retrabajos y demoras en la construcción.
- Creación automática de documentación: Genera rápidamente documentación necesaria, como planos y tablas de cuantificación, simplificando el proceso de preparación para la construcción y asegurando la coherencia en la información.
ETAPAS BIM MEP
- Recolección de datos: Comienza reuniendo información clave del proyecto, como planos y detalles iniciales.
- Modelado MEP: Crea un modelo 3D de los sistemas de Mecánica, Electricidad y Fontanería (MEP) utilizando softwares BIM
- Coordinación: Asegúrate de que los sistemas MEP funcionen bien juntos y se ajusten a otros elementos del diseño, evitando problemas.
- Análisis: Realiza pruebas virtuales para garantizar que los sistemas MEP funcionen eficientemente y cumplan con los requisitos.
- Documentación: Genera automáticamente planos y documentos necesarios para la construcción a partir del modelo MEP para guiar el proceso de construcción.
VENTAJAS BIM MEP
- Eficiencia en el diseño: BIM MEP permite diseñar sistemas MEP de manera más inteligente y eficiente, ahorrando energía y recursos al crear soluciones óptimas.
- Evita problemas en la construcción: Al coordinar los sistemas MEP de antemano, se evitan problemas y conflictos en el sitio de construcción, lo que ahorra tiempo y dinero.
- Mayor calidad y precisión: El uso de modelos 3D precisos y documentación automática garantiza una ejecución de alta calidad y reduce errores en la construcción.
- Facilita la gestión a largo plazo: Después de la construcción, el modelo BIM MEP se convierte en una herramienta valiosa para el mantenimiento y la gestión eficiente de los sistemas MEP a lo largo de su vida útil.
ETAPAS BIM MEP
- Recolección de datos: Comienza reuniendo información clave del proyecto, como planos y detalles iniciales.
- Modelado MEP: Crea un modelo 3D de los sistemas de Mecánica, Electricidad y Fontanería (MEP) utilizando software BIM.
- Coordinación: Asegúrate de que los sistemas MEP funcionen bien juntos y se ajusten a otros elementos del diseño, evitando problemas.
- Análisis: Realiza pruebas virtuales para garantizar que los sistemas MEP funcionen eficientemente y cumplan con los requisitos.
- Documentación: Genera automáticamente planos y documentos necesarios para la construcción a partir del modelo MEP para guiar el proceso de construcción.
