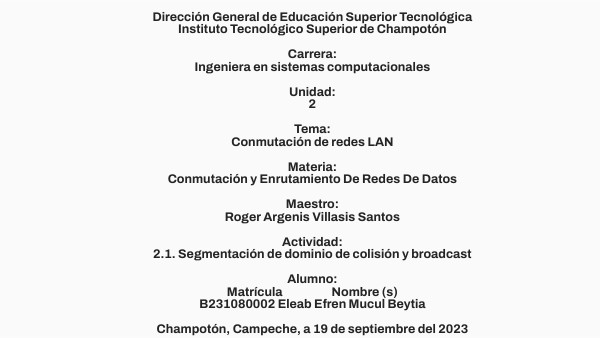

Dirección General de Educación Superior Tecnológica Instituto Tecnológico Superior de Champotón Carrera: Ingeniera en sistemas computacionales Unidad: 2 Tema: Conmutación de redes LAN Materia: Conmutación y Enrutamiento De Redes De Datos Maestro: Roger Argenis Villasis Santos Actividad: 2.1. Segmentación de dominio de colisión y broadcast Alumno: Matrícula Nombre (s) B231080002 Eleab Efren Mucul Beytia Champotón, Campeche, a 19 de septiembre del 2023

Resumen

Las redes LAN Ethernet están sometidas a múltiples limitaciones fruto de utilizar un medio compartido sometido a ruido y atenuaciones, y la existencia de condiciones operativas como la presencia potencial de colisiones y una ventana de tiempo asociada (ventana de colisiones).

LFormas de expandir

La forma de expandir una red LAN Ethernet sin afectar la performance de la misma, es separando segmentos de red. Hay 2 formas de segmentar la red

Dividir Dominios de Colisión.

Dividir Dominios de Broadcast

Dividir Dominios de Colisión.

Es un segmento de red que comparte el ancho de banda disponible entre múltiples dispositivos terminales; como consecuencia cuando dos o más dispositivos conectados al mismo segmento intentan comunicarse entre sí es posible que se produzca una colisión.En este sentido es deseable reducir el tamaño de los dominios de colisión, para lo cual se deben utilizar dispositivos que operan en la capa 2 o superiores del modelo OSI.Los hubs extienden los dominios de colisión, mientras que switches y routers los limitan. Los switches reducen las colisiones y permiten una mejor utilización del ancho de banda en los segmentos de red, ya que ofrecen un ancho de banda dedicado para cada segmento de red.

Dividir Dominios de Broadcast

Se trata de una porción de red en la que, a pesar de que pudo haber sido segmentada en capa 2 es aún una unidad a nivel de capa 3 por lo que un paquete de broadcast es transmitido a todos los puertos conectados.Si bien los switches filtran la mayoría de las tramas según las direcciones MAC de destino, no hacen lo mismo con las tramas de broadcast. Un conjunto de switches interconectados forma un dominio de broadcast simple.Para dividir dominios de broadcast es necesario implementar VLANs o dispositivos que operan en la capa 3 del modelo OSI, tales como switches multilayer o routers.

Las LAN se segmentan en varios dominios de broadcast y de colisión más pequeños mediante el uso de routers y switches. Anteriormente se utilizaban los puentes pero no suele verse este tipo de equipos de red en una moderna LAN conmutada. La figura muestra los routers y switches que segmentan una LAN.

Aunque el switch LAN reduce el tamaño de los dominios de colisión, todos los hosts conectados al switch pertenecen al mismo dominio de broadcast. Los routers pueden utilizarse para crear dominios de broadcast, ya que no reenvían tráfico de broadcast predeterminado. Si se crean pequeños dominios de broadcast adicionales con un router, se reducirá el tráfico de broadcast y se proporcionará mayor disponibilidad de ancho de banda para las comunicaciones unicast. Cada interfaz del router se conecta a una red individual que contiene tráfico de broadcast dentro del segmento de la LAN en el que se originó.

Conclusion

Dominio de colision, es un segmento Fisico de una donde es posible que los paquetes «colisionen» es decir interferir con otros. Estas colisiones se dan particularmente en el protocolo de red Ethernet. Dominio de Broadcast o de difusión es un área lógica en una red en la que cualquier ordenador transmite directamente a cualquier otro en el dominio sin precisar ningún dispositivos de encaminamiento, porque comparten la misma subred, dirección de puerta de enlace y están en la misma VLAN.
