IVAN LOPEZ 2º TELECO

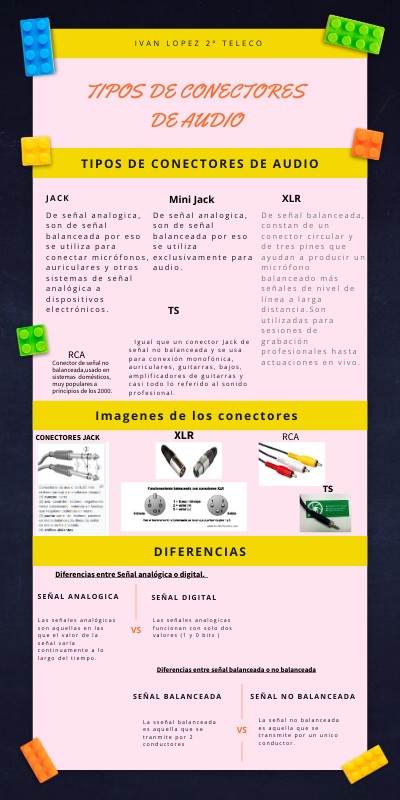

TIPOS DE CONECTORES DE AUDIO
TipoS DE CONECTORES DE AUDIO
XLR
JACK
Mini Jack
De señal balanceada, constan de un conector circular y de tres pines que ayudan a producir un micrófono balanceado más señales de nivel de línea a larga distancia.Son utilizadas para sesiones de grabación profesionales hasta actuaciones en vivo.
De señal analogica, son de señal balanceada por eso se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos electrónicos.
De señal analogica, son de señal balanceada por eso se utiliza exclusivamente para audio.
TS
Igual que un conector Jack de señal no balanceada y se usa para conexión monofónica, auriculares, guitarras, bajos, amplificadores de guitarras y casi todo lo referido al sonido profesional.
RCA
Conector de señal no balanceada,usado en sistemas domésticos, muy populares a principios de los 2000.
Imagenes de los conectores
XLR
RCA
CONECTORES JACK
TS
DIFERENCIAS
Diferencias entre Señal analógica o digital.
SEÑAL ANALOGICA
SEÑAL DIGITAL
Las señales analógicas son aquellas en las que el valor de la señal varía continuamente a lo largo del tiempo.
Las señales analogicas funcionan con solo dos valores (1 y 0 bits )
VS
Diferencias entre señal balanceada o no balanceada
SEÑAL BALANCEADA
SEÑAL NO BALANCEADA
La señal no balanceada es aquella que se transmite por un unico conductor.
La sseñal balanceada es aquella que se tranmite por 2 conductores
VS
