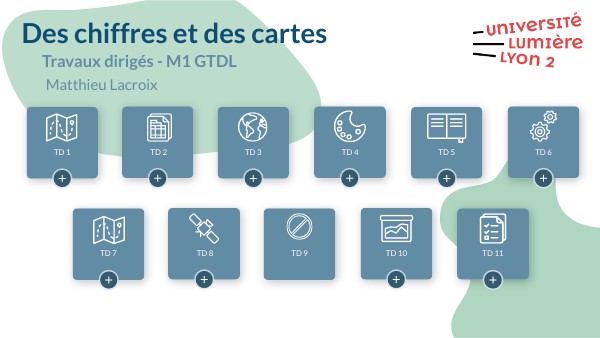

Des chiffres et des cartes

Travaux dirigés - M1 GTDL

Matthieu Lacroix

TD 5

TD 6

TD 3

TD 4

TD 2

TD 1

TD 11

TD 9

TD 10

TD 8

TD 7

Des chiffres et des cartes

TD 4 - Géotraitements

Home

Exemple d'applications sous QGIS

Analyse spatiale et opérateurs

Retour sur le TD3

Master 1 GTDL - 2023/2024

Matthieu Lacroix

Retour sur le TD N°3

Les systèmes de coordonnées

1. On localise un point selon ses coordonnées en se basant sur un éllipsoïde. 2. Pour cela, il faut choisir le système de coordonnées correspondant le mieux à notre zone d'étude. 3. Il existe une multide de SCR, que l'on retrouve via les codes EPSG.

Retour sur le TD N°3

Les systèmes de projection

Des chiffres et des cartes

TD 4 - Géotraitements

Home

Exemple d'applications sous QGIS

Analyse spatiale et opérateurs

Retour sur le TD3

Master 1 GTDL - 2023/2024

Matthieu Lacroix

L'analyse spatiale

Retour en arrière !

Quel lien entre analyse spatiale et géographie ?

- Au départ, la géographie c'est l'étude des relations entre les sociétés et leur milieu. -> Relation verticale. L'objectif de cette approche est d'examiner comment le milieu dans lequel est établi une société (climat, topographie, ressources naturelles, etc.) exerce une influence sur son fonctionnement, ses modes de vie voire son type d'organisation sociale, économique et politique - A partir du 20ème siècle, la géographie s'intéresse aux relations horizontales. On prend en compte la position des lieux et les relations qui peuvent exister entre eux. -> Géographie quantitative ! En quoi ce qui se passe en un lieu dépend-il ou influe-t-il sur ce qui se passe dans d ’autres lieux ? -> Affirme la nécessité d'utiliser l'analyse spatiale !

L'analyse spatiale

Qu'est ce que l'analyse spatiale ?

Analyse spatiale : permet de mettre en évidence des structures et des formes d’organisation spatiale récurrentes (Hypergéo).

Objectifs : - Décrire une disposition particulière de certains objets, leur organisation spatiale, leurs répartitions dans l’espace. - Mettre en évidence les formes d’organisation spatiale - Caractériser les processus de spatialisation qui sont à l’origine de ces structures - Cerner les dynamiques des systèmes spatiaux

Recensement des accidents impliquant un vélo dans Paris (data.gouv)

L'analyse spatiale

Qu'est ce que l'analyse spatiale ?

Localisation des cas de cholera. https://ralucanicola.github.io/cholera-map-3D/

Source : B. Mericksay

L'analyse spatiale

Les différents types d'opérateurs

L'analyse spatiale des entités géographiques fait appel à deux catégories d'opérateurs spatiaux

1 - Les opérateurs métriques

> Analyser une ou plusieurs entités géographiques en fonction de leurs distances

2 - Les opérateurs topologiques

> Analyser les relations spatiales topologiques entre les entités géographiques, ce qui se touche, contient, se croise.

L'analyse spatiale

Les opérateurs métriques

Les opérateurs métriques permettent deux grands types de calculs et d'analyses :

• Calcul sur la géométrie des entités

> Longueur d'une ligne > Périmètre d'un polygone > Superficie d'un polygone

• Analyse sur la position des entités

> Distance à un point > Distance entre deux points > Analyse du plus proche voisin

L'analyse spatiale

Les opérateurs métriques

Zones tampon (buffer)

> Permet de créer des zones d'égale distance autour d'un objet sélectionné (point, ligne ou polygone) > La taille peut être constante ou bien dépendre d'un champ

L'analyse spatiale

Les opérateurs métriques

Source : https://www.articque.com/calculer-des-zones-tampons-dans-cartes-et-donnees/

Source : B. Mericksay

L'analyse spatiale

Les opérateurs topologiques

Les opérateurs topologiques nécessite de raisonner dans l'espace topologique et non plus dans l'espace métrique. Un polygone représente une surface topologique.

> Les manipulations topologiques vont permettre de jouer spatialement avec les fichier vecteur ou raster.

L'analyse spatiale

Les opérateurs topologiques

Les opérateurs topologiques

> Permettent de nombreuses modifications directement sur les données (vecteur ou raster) > Il faut être attentif en les utilisant, ils possédent de nombreuses subtilités.

Des chiffres et des cartes

TD 4 - Géotraitements

Home

Exemple d'applications sous QGIS

Analyse spatiale et opérateurs

Retour sur le TD3

Master 1 GTDL - 2023/2024

Matthieu Lacroix

Exemple d'application sous QGIS

Applications sur des vecteurs

Comment accéder à ces outils ? - Via le menu Vecteur - Via la boîte à outils

Exemple d'application sous QGIS

Applications sur des vecteurs

Objectif - Fusionner deux vecteursOutil - Union

Exemple d'application sous QGIS

Applications sur des vecteurs

Outil Union -> Garde l'ensemble des informations des polygones -> Seulement pour les polygones

Différence avec l'outil regrouper -> Fusionne les entités ensemble sans garder les attrributs de chaque polygones.

Exemple d'application sous QGIS

Applications sur des vecteurs

Objectif - Couper un vecteur selon l'emprise d'un autreOutil - Intersection

Exemple d'application sous QGIS

Applications sur des vecteurs

Outil Intersection -> Conserve les données communes entre les deux couches -> Fonctionne avec des lignes, des points et des polygones

Différence avec l'outil Couper -> L'outil intersect va conserver tous les attributs des deux couches, alors que l'outil couper va conserver uniquement les attributs de la couche d'entrée.

Exemple d'application sous QGIS

Applications sur des vecteurs

Autres possibilités

Exemple d'application sous QGIS

Applications sur des rasters

Partie pratique

Présentation du TP

Partie pratique

Présentation du TP

But du TP - Cartographier l'exposition des écoles à la pollution de l'air issue du trafic routier dans la métropole de Lyon

Données à télécharger : -Routes issues de la BD Topo -Localisation des établissements scolaire (OSM, Open data Lyon)

Carte finale - Réaliser une carte montrant les écoles impactés par la pollution de l'air
