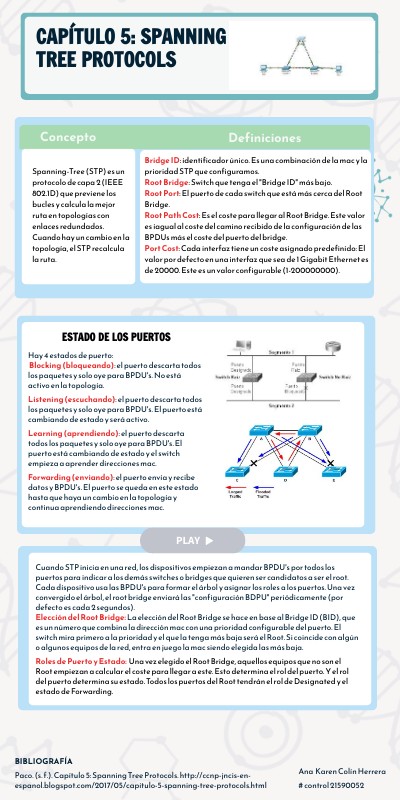

InfografíaSTP-ColinAnaKaren

Capítulo 5: Spanning Tree Protocols

Concepto

Definiciones

Bridge ID: identificador único. Es una combinación de la mac y la prioridad STP que configuramos.Root Bridge: Switch que tenga el "Bridge ID" más bajo. Root Port: El puerto de cada switch que está más cerca del Root Bridge. Root Path Cost: Es el coste para llegar al Root Bridge. Este valor es iagual al coste del camino recibido de la configuración de las BPDUs más el coste del puerto del bridge. Port Cost: Cada interfaz tiene un coste asignado predefinido: El valor por defecto en una interfaz que sea de 1 Gigabit Ethernet es de 20000. Este es un valor configurable (1-200000000).

Spanning-Tree (STP) es un protocolo de capa 2 (IEEE 802.1D) que previene los bucles y calcula la mejor ruta en topologías con enlaces redundados. Cuando hay un cambio en la topología, el STP recalcula la ruta.

ESTADO DE LOS PUERTOS

Hay 4 estados de puerto: Blocking (bloqueando): el puerto descarta todos los paquetes y solo oye para BPDU's. No está activo en la topología. Listening (escuchando): el puerto descarta todos los paquetes y solo oye para BPDU's. El puerto está cambiando de estado y será activo. Learning (aprendiendo): el puerto descarta todos los paquetes y solo oye para BPDU's. El puerto está cambiando de estado y el switch empieza a aprender direcciones mac. Forwarding (enviando): el puerto envía y recibe datos y BPDU's. El puerto se queda en este estado hasta que haya un cambio en la topología y continua aprendiendo direcciones mac.

Play

Cuando STP inicia en una red, los dispositivos empiezan a mandar BPDU's por todos los puertos para indicar a los demás switches o bridges que quieren ser candidatos a ser el root. Cada dispositivo usa las BPDU's para formar el árbol y asignar los roles a los puertos. Una vez convergido el árbol, el root bridge enviará las "configuración BDPU" periódicamente (por defecto es cada 2 segundos).Elección del Root Bridge: La elección del Root Bridge se hace en base al Bridge ID (BID), que es un número que combina la dirección mac con una prioridad configurable del puerto. El switch mira primero a la prioridad y el que la tenga más baja será el Root. Si coincide con algún o algunos equipos de la red, entra en juego la mac siendo elegida las más baja. Roles de Puerto y Estado: Una vez elegido el Root Bridge, aquellos equipos que no son el Root empiezan a calcular el coste para llegar a este. Esto determina el rol del puerto. Y el rol del puerto determina su estado. Todos los puertos del Root tendrán el rol de Designated y el estado de Forwarding.

BIBLIOGRAFÍA Paco. (s. f.). Capítulo 5: Spanning Tree Protocols. http://ccnp-jncis-en-espanol.blogspot.com/2017/05/capitulo-5-spanning-tree-protocols.html
