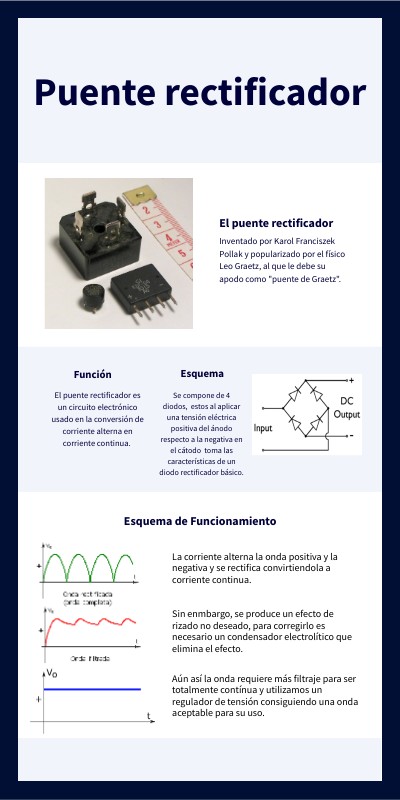

El puente rectificador

Inventado por Karol Franciszek Pollak y popularizado por el físico Leo Graetz, al que le debe su apodo como "puente de Graetz".

Esquema

Función

Se compone de 4 diodos, estos al aplicar una tensión eléctrica positiva del ánodo respecto a la negativa en el cátodo toma las características de un diodo rectificador básico.

El puente rectificador es un circuito electrónico usado en la conversión de corriente alterna en corriente continua.

Esquema de Funcionamiento

La corriente alterna la onda positiva y la negativa y se rectifica convirtiendola a corriente continua.

Sin enmbargo, se produce un efecto de rizado no deseado, para corregirlo es necesario un condensador electrolítico que elimina el efecto.

Aún así la onda requiere más filtraje para ser totalmente contínua y utilizamos un regulador de tensión consiguiendo una onda aceptable para su uso.
