2.1. Comprendiendo las bases de los circuitos

Resistencias

También conocido como tensión, es la diferencia potencial que hay entre dos cuerpos cargados (negativo y positivo).

Volts o voltios

Condensa-dores

Se mide en

Voltaje

Es esencialmente una placa que conecta componentes electrónicos. Es el componente básico de cualquier diseño electrónico.

Transistores

Diodos

Componentes

También conocido como corriente o intensidad, es el flujo o la cantidad de electrones que atraviesan un conductor durante un tiempo determinado.

Bobinas

Amps o amperes

Placa de circuito impreso o PCB

Se mide en

Amperaje

Interruptores

Fusibles

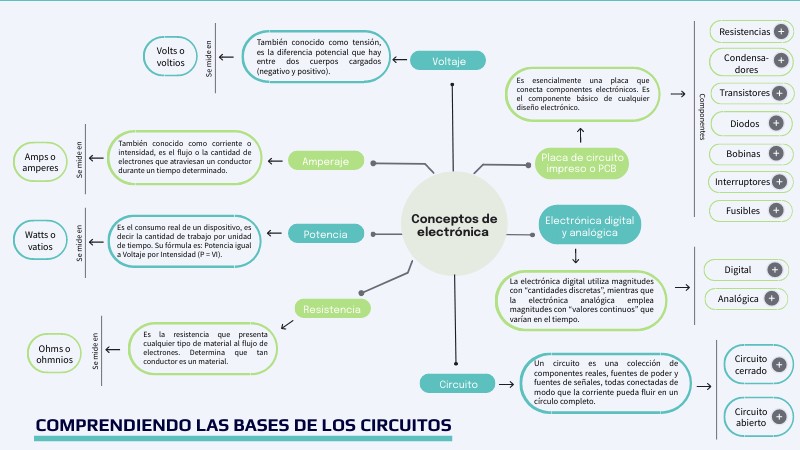

Conceptos de electrónica

Electrónica digital y analógica

Es el consumo real de un dispositivo, es decir la cantidad de trabajo por unidad de tiempo. Su fórmula es: Potencia igual a Voltaje por Intensidad (P = VI).

Watts o vatios

Potencia

Se mide en

Digital

La electrónica digital utiliza magnitudes con “cantidades discretas”, mientras que la electrónica analógica emplea magnitudes con “valores continuos” que varían en el tiempo.

Analógica

Resistencia

Es la resistencia que presenta cualquier tipo de material al flujo de electrones. Determina que tan conductor es un material.

Ohms o ohmnios

Se mide en

Circuito cerrado

Un circuito es una colección de componentes reales, fuentes de poder y fuentes de señales, todas conectadas de modo que la corriente pueda fluir en un círculo completo.

Circuito

Circuito abierto

Comprendiendo las bases de los circuitos

¿Qué es un protoboard y para que sirve?

Protoboard es una herramienta simple que se usa en proyectos de robótica que permite conectar fácilmente componentes electrónicos entre sí, sin necesidad de realizar una soldadura. Puede llamarse también breadboard o placa de pruebas. Las protoboards se usan para diseñar y hacer pruebas de estos circuitos electrónicos, gracias a su flexibilidad al montar el circuito. Las protoboards son ideales para proyectos de robótica ya que son muy fáciles de usar, permiten modificar el circuito si te equivocas y se pueden reutilizar para otros proyectos.

secciones de un protoboard

Canal central

La protoboard está marcada con números y letras para facilitar al máximo la colocación de cada componente.

El canal central está ubicado en la parte central de la lámina y está fabricado con un material aislante. Su función es separar las zonas de conexión superior e inferior de la placa.

Pistas

Buses

El resto de los orificios de la Protoboard pertenecen a las pistas. Las pistas están separadas por filas de orificios conectados eléctricamente entre sí; cada fila (indicada con números) tiene conexión entre sí, y cada columna (indicada con letras) es independiente eléctricamente con las demás columnas, es decir, los orificios solo están conectados de forma horizontal.

Los buses se encuentran a los costados de la placa Protoboard, y generalmente se emplean para conectar la tierra del circuito y su voltajes de suministro.
