CUADRO SINÓPTICO Leyes de Kirchhoff ebenezer

Cero salida

Detalles

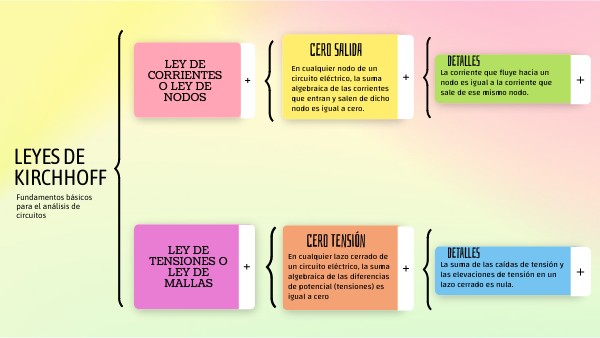

Ley de Corrientes o Ley de Nodos

En cualquier nodo de un circuito eléctrico, la suma algebraica de las corrientes que entran y salen de dicho nodo es igual a cero.

La corriente que fluye hacia un nodo es igual a la corriente que sale de ese mismo nodo.

Leyes de kirchhoff

Fundamentos básicos para el análisis de circuitos

Cero tENSIÓN

Detalles

Ley de Tensiones o Ley de Mallas

En cualquier lazo cerrado de un circuito eléctrico, la suma algebraica de las diferencias de potencial (tensiones) es igual a cero

La suma de las caídas de tensión y las elevaciones de tensión en un lazo cerrado es nula.

Base

Definición

Se define como una integral de línea, sobre un campo eléctrico

Basada en el principio de conservación de la energía

Ley de la conservación de tensión

Segunda ley de Kirchhoff

Actividad

Explicación

Complementaria

Una carga terminará en el terminal negativo, en vez del positivo.

Relacionada con el campo potencial generado por fuentes de tensión

Puede explicarse al considerar: una carga no regresa a su punto de partida, debido a la disipación de energía.

Detalles

SUministro monofásico

Punto importante

Una carga con monofásico puede ser alimentada por un transformador trifásico

Si se conecta un suministro así a un motor que no genera un campo magnético giratorio, se requiere circuito extra.

Suministro de energía de por un sistema en el que todos los voltajes de suministro cambian.

detalles

En cada ciclo, un voltaje de sistema alcanza un valor pico dos veces; El poder directo no es estable.

Suministro bifásico

Corriente alterna

Punto importante

detalles

Se utiliza para repartir cuando existen muchas cargas monofásicas

Línea de dos fases y neutro en la que se obtienen dos tensiones desfasadas entre si.

Se refiere al sistema antiguo de dos fases a 90 grados.

Tipo de electricidad en la que el flujo de corriente cambia frecuentemente de dirección

detalles

Las fuentes de alimentación trifásicas se utilizan como fuente de alimentación monofásica.

Suministro trifásico

Punto importante

Los tres conductores están lejos de la fase y el espacio a 120º de distancia el uno del otro.

detalles

La fuente de alimentación ncluye cuatro cables: uno neutro y tres conductores.

Este suministro es constante y en absoluto cae totalmente a cero.
