MAPA MENTAL EDUCACIÓN

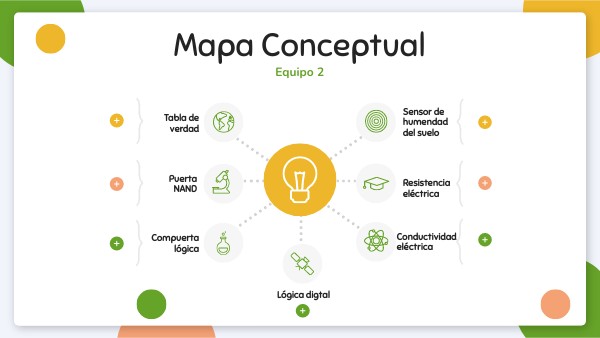

Mapa Conceptual

Equipo 2

Sensor de humendad del suelo

Tabla de verdad

Puerta NAND

Resistencia eléctrica

Conductividad eléctrica

Compuerta lógica

Lógica digtal

Lógica digital

La lógica digital es un tipo de lógica utilizada en la electrónica digital, como los ordenadores. Se basa en unas pocas operaciones básicas, que son AND, OR, NOT, NAND, NOR y XOR. Estas operaciones se pueden realizar en dos señales de entrada, A y B, para producir una señal de salida, C. Por ejemplo, la operación AND produciría una señal de salida alta sólo si ambas señales de entrada fueran altas.

La lógica digital puede utilizarse para crear circuitos complejos, como sumadores, restadores y multiplexores. Estos circuitos pueden utilizarse para realizar operaciones matemáticas, para almacenar datos o para controlar el flujo de información

Sensor de humedad

Un sensor de humedad es un dispositivo que se utiliza para medir y controlar la humedad del aire y la temperatura en espacios interiores. Existen varios tipos de sensores de humedad, cada uno basado en un principio físico diferente para cuantificar la humedad.

• Mecánicos
• Basados en sales higroscópicas
• Por condictividad
• Capacitivos
• Infrarojos
• Resistivos

Compuerta lógica

Las compuertas lógicas son circuitos lógicos de conmutación que responden a partir de condiciones particulares y cuya conmutación parte del principio de un interruptor booleano. Son ampliamente utilizadas en el funcionamiento de diferentes semiconductores y microprocesadores.

Existen cuatro diferentes tipos de operaciones digitales, son los siguientes:

• La suma lógica (OR).
• La multiplicación lógica (AND).
• La negación lógica (NOT).
• La comparación lógica (XOR).

Resistencia eléctrica

La resistencia eléctrica varía dependiendo de otras características físicas del producto como:El grosor: mientras más grueso el conductor menor es la resistencia. La largura: mientras más largo, mayor es la resistencia. La conductividad: mientras menor es la resistividad, mayor será la conductividad. La temperatura: a mayor temperatura, mayor será la resistencia.

La resistencia eléctrica es la fuerza que rechaza o se opone a los electrones que se desplazan en algún material. En el contexto de la electricidad, el concepto refiere al componente de un circuito que dificulta el avance de la corriente eléctrica, a la traba en general que ejerce el circuito sobre el paso de la corriente y a la magnitud que, en ohmios, mide dicha propiedad

Una de las propiedades físicas de los materiales es su resistencia física a la electricidad. Según su resistencia se dividen en dos tipos: 1. Aislantes: son materiales con gran resistencia eléctrica. 2. Conductores: permiten el libre flujo de los electrones debido a su baja resistencia eléctrica.

Puerta NAND

La compuerta NAND, también conocida como AND negada o inversa o NOT-AND, es una compuerta lógica que produce una salida falsa solamente si todas sus entradas son verdaderas. Por tanto, su salida es complemento a la de la puerta AND. Cuando todas sus entradas están en 1 o en ALTA, su salida está en 0 o en BAJA, mientras que cuando al menos una sola de sus entradas o ambas están en 0 o en BAJA, su SALIDA va a estar en 1 o en ALTA.

Tabla de compuerta NAND

Conductividad eléctrica

La conductividad eléctrica es la medida de la capacidad de un material o sustancia para permitir el paso de corriente eléctrica a través de él. Es decir, es la capacidad de la materia para permitir el flujo de la corriente eléctrica a través de sus partículas.

La conductividad eléctrica también puede medir la concentración de sales solubles presentes en los suelos y determinar la capacidad que tiene un material para conducir corriente. Es importante destacar que la conductividad depende de la estructura atómica y molecular del material, así como de otros factores físicos del propio material y de la temperatura

Tabla de verdad

Una tabla de verdad, también conocida como tabla de valores de verdad, es una representación tabular que muestra todos los posibles resultados que ocurrirían en todos los escenarios posibles que se consideran verdaderos. Es una herramienta fundamental en la lógica y la informática

Las tablas de verdad permiten establecer la validez de varias propuestas en cuanto a cualquier situación, es decir, permiten determinar las condiciones necesarias para que sea verdadero un enunciado propuesto. Permiten el análisis de cualquier fórmula para encontrar los valores que la hagan verdad.
