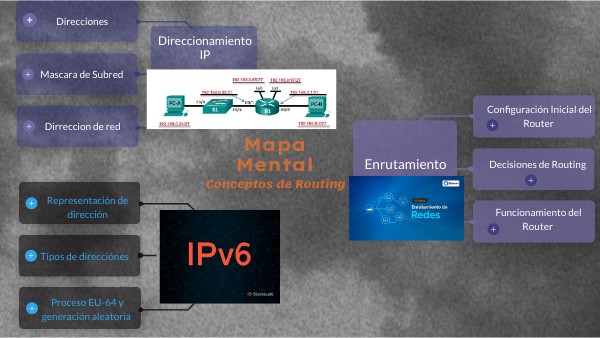

MAPA MENTAL

Direcciones

Direccionamiento IP

Mascara de Subred

Lorem ipsum dolor sit

Configuración Inicial del Router

Dirreccion de red

Mapa Mental

Enrutamiento

Decisiones de Routing

Conceptos de Routing

Representación de dirección

Funcionamiento del Router

Lorem ipsum dolor sit

Tipos de direcciónes

Proceso EU-64 y generación aleatoria

Existen tre tipos de direcciones:

• Unidifusión: dirección IPV6 de origen único.
• Multidifusión: se usan para enviar un único paquete

Dirección de unidifusión IPv6

• Unidifusión global: direcciones enrutables de Internet globalmente únicas.
• Link-local: se utilizan para comunicarse con otros dispositivos en el mismo enlance local. SE limitan a un único enlace
• Locales únicas: se utilizan para el direccionamiento local dentro deu sitio o entre una cantidad limitada de sitios.

La tabla de routing

La tabla de routing es un archivo alamcenado en la RAM que contiene la información acerca de lo siguiente :

• Rutas conectadas directamente
• Rutas remotas.

Fuentes de la tabla de ruting : El comando show ip route se utiliza para mostrar el contenido de la tabla de routing:

• Interfaces conectadas de routing locales : se agregan a la tabla cuando se configura una interfaz. ( Pueden verse en IOS 15 o versiones mas recientes para rutas IPv4, en todas las versiones de IOS para rutas IPv6).
• Interfaces conectadas directamente: se agrega cuando una ruta se configura manuamente y la interfaz de salida esta activa.
• Protocolo de routing dinamico: se agrega cuando se imprementa EIGRP u OSPF y se identifica las redes.

Subnet mask

Sirve para determinar el número de dispositivos de una subred (numero de host ) y esta formada de 32 bits que se divide en 4 octetos, separados por puntos . Los prefijos de longitug se expresa como \n después de la dirección IP; se aumenta un 1 de manera secuencial y es de izquierda a derecha

Octeto de mascar de subred Binario Decimal Prefijo 00000000 0 /0 10000000 128 /1 11000000 192 /2 11100000 224 /3 11110000 240 /4

Sirve parar identificar la red a a la que pertenecen los quipos o dispositivos y se aplica la fórmula lógica AND con la dirección Ip y la máscara de Subred

Transmisión de unicast: En una red IPv4, los host pueden comunicarse de tres maneras diferentes.

• Unicast
• Broadcast
• Multicast

Cuentan con un espacio de direcciónes mayor de 128 bits y 340 sextillones de direcciones. Cada 4 bits se representan por un digito hexadecimal Hexadecimal:termino no oficial que se refiere a un segmento de 16 bits o cuatro valores hexadecimales.

Los routers son cumputadoras que tiene los siguientes componentes que se requieren para funcionar:

• Unidad central de procesamiento (CPU)
• Sistema operativo (OS) : los ruters utilizan IOS de Cisco
• Memoria y almacenamiento (RAM, ROM, NVRAM, flash, disco duro). Los ruters utlizan puertos y tarjetas de interfaz de red especializados para interconectarse a otras redes.

Metodos de reenvío de paquetes

• Swiching de proceso: es un mecanismo de reenvío de paquetes más antiguo que todavía esta´disponible para routers Cisco.
• Switching rápido: es un mecanismo común de reenvío de paquetes que usa una memoria caché de switching rápido para almacenar la información de siguiente salto.
• Cisco Espress Forwarding (CEF) : es el mecanismo de reenvíode paquetes más reciente, más rápido y más utilizado de Cisco IOS .

Cuando el mensaje RA es SLAAC o SLAAC con DHCPv6 sin estado, el cliente debe generar su poripia ID de interfaz.

• La ID de interfaz puede crearse mediente el procesi EUI-64 o mediante de un número de 64 bits de generación aleatoria.

Las ID de interfaz EUI-64 se representa en sistema binario y constan de tres partes:

• OUI de 24 bits de la dirección MAC del cliente, pero el séptimo bit (bit universal/local, U/L) se invierte .
• El valor de 16 bits FFFEE introducido ( en formato hexadecimal).
• Identificador de dispositivo de 24 bits de la dirección MAC de cliente.

ID de interfaz generadas aleatoriamente

• Windows utilza una ID de interfaz generada aleatoriamente.

En función del valor o la métrica que usa para determinar la distancia para llegar a una red:

• Una métrica es un valor que se utiliza para medir la distancia que existe hasta una red determinada.
• La mejor ruta es la ruta con la métrica mas baja.

Los protocolos de routing dinámico utilizan sus propias reglas y méricas para armar y actualizar tablas de routing:

• Protocolo de información de routing (RIP): recuento de saltos.
• Abrir primero la ruta mas córta (OSPF) : costo según el anco de banda acumalativo de origen a destino.
• Protocolo mejorado de routing de gatwey interio (EIGRP) : ancho de banda, demora. carga, confiabilidad.

Distancia administrativa; Si se configura varias rutas a un destino en un router. la ruta que se instala en la atbla de routing es la menor distancia administrativa (AD) :

• Una ruta con una AD de 1 es más confiable que una ruta dectetada mediante EIGRP con una AD de 90.
• Una ruta conectada directamente con una AD de 0 es más confiable que una ruta estática con una AD de 1.

Que es?

Esta se conforma de 4 octetos con 32 bits cada uno y sirven para indentificar un equipo en una red. Se puede tener una IP fija , o podemos tener IP Dimamica; esta es unica esto quiere decir que no pueden existir 2 equipos con la misma IP en la misma red. son asignadas y administradas por la IANA (Internet Assigned Numbers Authotity}.

Representación: Se representa mediante un numero de 32 bits y se expresa como números de notación decimal: se dividen los 32 bits de la dirección en cuatro octetos y su valor decimal puede ser entr o y 255; y en la expresión de dirreciones IPv4 se se para cada octecto por un carcter .(un punto) Ejemplo de IPv4: 164.12.123.65
