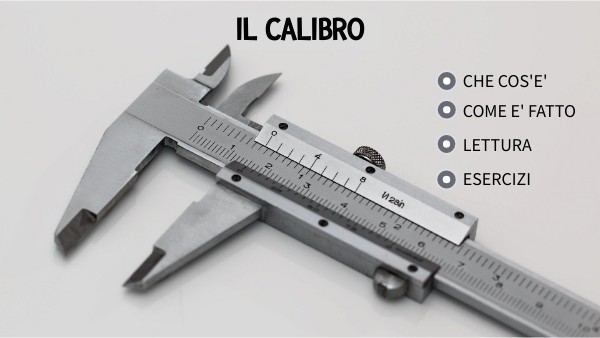

IL CALIBRO

IL CALIBRO

CHE COS'E'

COME E' FATTO

LETTURA

ESERCIZI

Che cos'è

il calibro ventesimale è uno strumento che si usa nel controllo di pezzi meccanici.E' uno degli strumenti più accurati per la misurazione nella meccanica, permette di avere una precisione di 0,05 mm.

come è fatto

Il calibro è un insieme di più parti mobili. Che lette contemporanemente danno un' accurata e affidabile misurazione.

come è fatto

Il calibro è un insieme di più parti mobili. che lette contemporanemente danno un' accurata e affidabile misurazione.

come è fatto

Il calibro è un insieme di più parti mobili,che lette contemporanemente ne fanno uno strumento di accurata e affidabile misurazione.

come è fatto

Il calibro è un insieme di più parti mobili. che lette contemporanemente danno un' accurata e affidabile misurazione.

come è fatto

Il calibro è un insieme di più parti mobili. che lette contemporanemente danno un' accurata e affidabile misurazione.

ASTA

L'asta numerata serve ad indicare la misura data dal pezzo. Infatti lo 0 del nonio si ferma sempre su una tacchetta dell'asta, la quale rivela la misura esatta dell'oggetto misurato.

IL NONIO LINEARE

Il nonio lineare è l'elemento fondamenteale nella lettura del calibro infatti assieme all'asta numerata ci dà la quota esatta del pezzo. In alcuni calibri Verner ci sono due scale di misura: quella ISO Europea, e quella Britannica in INCH.

I BECCHI SUPERIORI

I becchi superiori sono fondamentali nell'utilizzo del calibro, infatti servono per misurare i fori e le quote interne. L'utilizzo non è complesso, basta solo inserirli all'interno del foro e poi allargare con il nonio.

I BECCHI INFERIORI

i becchi servono nella misurazione di diametri o lunghezze

L'ASTA DI PROFONDITA'

l'asta di profondità come si può vedere, ci permette di misurare le profondità. Grazie alla sua forma che può essere sia cilindrica che quadrata si riescie a misurare in spazi molto ristretti. Devi stare attento pero', al non appoggiare l'asta in un piano inclinato.

LETTURA

Quando hai ben preso il pezzo tra i becchi, devi guardare attentamente il nonio e le lineette che combaciano con l'asta numerata.

Quando hai chiuso il nonio, devi vedere dopo quante lineette si è fermata la linea dello 0. Come in foto, in questo caso si è fermata dopo 24 tacchette. ovvero dopo 24 millimimetri.

Dopo aver letto i millimetri bisogna passare alla lettura dei decimi di millimetro sempre guardando l'asta numerata e cercando la lineetta che combacia con quella del nonio. Di solito le lineette dei decimi è sempre quella dopo lo 0 ; Infatti lo 0 da sempre la misura dei millimetri.

Dopo aver trovato le quote, bisogna semplicemente sommarle e dopo si avrà la misura esatta del pezzo effettuato. (Vedi la figura)

Watch

ESERCIZI

Adesso prova te! Mettiti alla prova, e divertiti. Cliccando questo link avrai a disposizione gli esercizi e le soluzioni.

MA OCCHIO A NON BARARE SE A LEGGER IL CALIBRO VUOI IMPARARE

& Muhammad Hamza

A CURA DI:

Caldognetto Tommaso
