Support de telephone

Arnaud LAFOSSE

Created on September 4, 2023

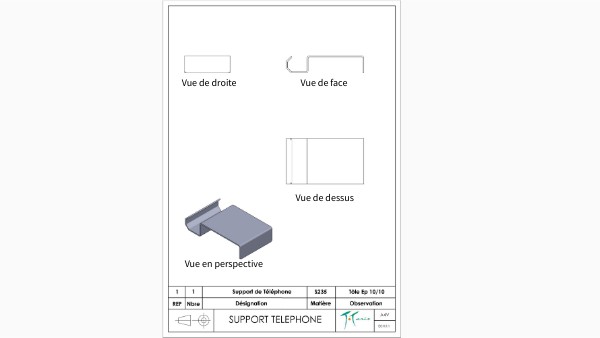

Etude du dessin de support de telephone

Start designing with a free template

Discover more than 1500 professional designs like these:

Modern Presentation

Terrazzo Presentation

Colorful Presentation

Modular Structure Presentation

Chromatic Presentation

City Presentation

News Presentation

Explore all templates

Transcript

Vue de face
Vue de droite
Vue de dessus
Vue en perspective

Vue de droiteLa vue de droite est positionnée à gauche de la vue de face.

La nomenclature

La nomenclature est un tableau qui dresse la liste des pièces assemblées. Elle est composée de : - Rep : repère de la pièce "1" - Nbre : nombre de pièce "1" - Désignation : nom de la pièce avec sa référence "support de téléphone" - Matière : matière utilisée pour réaliser la pièce "S235" (acier non allié) - Observation : remarque éventuelle sur la pièce "Tôle Ep 10/10" ( épaisseur de la tôle 10/10 = 1mm)

Vue de dessus La vue de dessus se positionne en dessous de la vue de face.

Le cartouche

Le cartouche correspond à "la carte d'identité" du dessin, il se positionne en bas de la page.Il comporte : - le nom de la pièce : "support de téléphone" - le symbole de disposition des vues européen : (projection orthogonales) - le nom ou le logo de l'établissement / entreprise : "Lycée Jean TARIS" - le format : "A4V" - l'échelle du dessin : "ECH : 1:1"

Vue de face La vue de face se positionne, le plus souvent, au centre du dessin car c'est elle qui représente le mieux la pièce. Elle est située à l'intersection des autres vues.
