La muestra debe seleccionarse de la zona de la pieza que necesita examinarse y en la orientación apropiada, debe ser representativa.
Se necesita checar si se requiere un corte o más de un corte, que tipo de corte
(transversal o longitudinal) y en base a esto y al tipo de material seleccionar con que se va a cortar.
El propósito del ataque químico es hacer visibles las características estructurales del metal o aleación. El proceso debe de ser tal que queden claramente diferenciadas las partes de la microestructura. Esto se logra mediante un reactivo apropiado que somete a la superficie pulida a una acción química.
01
Existen dos formas para cortar, con segueta o discos abrasivos ¿cuándo elegir cuál?
Si el material es suave como metales o aleaciones no ferrosas y aceros no tratados térmicamente, la sección puede obtenerse por corte manual con una segueta, si el material es duro, la sección puede obtenerse mediante un disco cortador abrasivo
SELECCIÓN O MUESTREO
06
ATAQUE QUÍMICO
02
CORTE O SECCIONADO
El pulido es la etapa final en la producción de una superficie que es plana, libre de rayas y similar a un espejo en apariencia. Dicha superficie es necesaria para la correcta interpretación de una metalografía, ya sea cualitativa o cuantitativamente. La técnica de pulido empleada no debe provocar estructuras extrañas como metal distorsionado, picadura, colas de cometa o retención de líquidos.
PREPARACIÓN METALOGRAFÍA
05
PRACTICA 1 ORTÍZ SALAS JOSÉ MANUEL
PULIDO
El propósito de montar una muestra es la facilidad que nos brinda, ya que cuando tenemos muestras pequeñas o de forma incomoda esta facilitará de alguna manera su manejo en las etapas subsecuentes de la preparación y análisis, otro propósito es proteger y preservar los bordes o defectos superficiales durante la preparación, además se pueden montar varias muestras en una misma probeta y pulirlas al mismo tiempo.
03
04
MONTAJE
DESBABASTE
Los granos y otras características de los metales no pueden verse a menos que la muestra se desbaste y se pula para eliminar las rayaduras. El desbaste de la probeta es tal vez la más importante de las etapas necesarias para obtener una fotomicrografía de buena calidad. A menudo, y para obtener el fin deseado, se busca un método más corto o un ahorro de tiempo en el trabajo de preparación, esto es rara vez productivo, y frecuentemente la probeta final no es ni exacta, ni representativa de la microestructura.

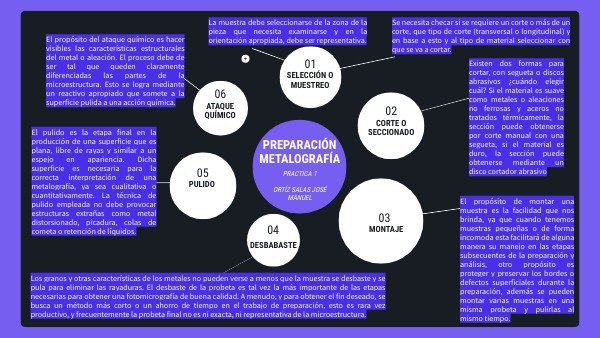

MAPA CONCEPTUAL CIRCULAR
