Clasificación de las Máquinas Hidráulicas Paulo Calderon Fuentes

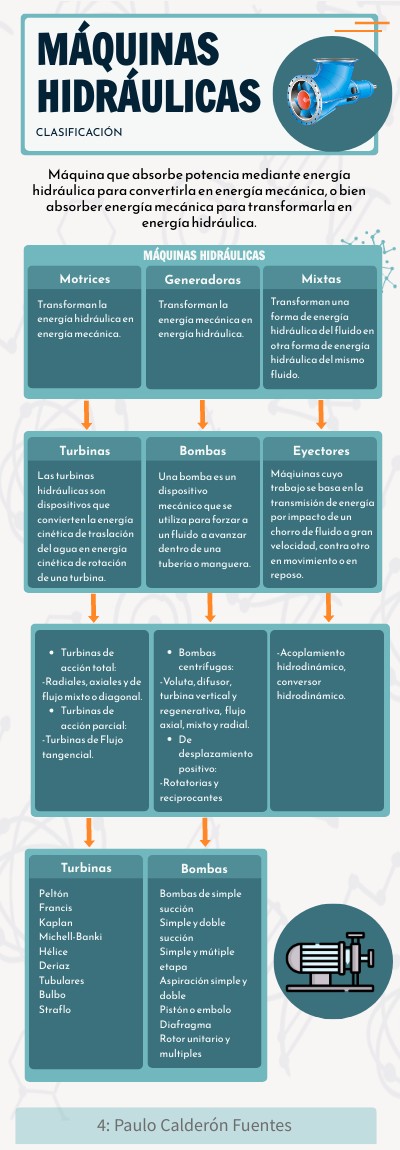

máquinas hidráulicas

CLASIFICACIÓN

Máquina que absorbe potencia mediante energía hidráulica para convertirla en energía mecánica, o bien absorber energía mecánica para transformarla en energía hidráulica.

máquinas hidráulicas

Motrices

Mixtas

Generadoras

Transforman una forma de energía hidráulica del fluido en otra forma de energía hidráulica del mismo fluido.

Transforman la energía hidráulica en energía mecánica.

Transforman la energía mecánica en energía hidráulica.

Turbinas

Eyectores

Bombas

Máqiuinas cuyo trabajo se basa en la transmisión de energía por impacto de un chorro de fluido a gran velocidad, contra otro en movimiento o en reposo.

Las turbinas hidráulicas son dispositivos que convierten la energía cinética de traslación del agua en energía cinética de rotación de una turbina.

Una bomba es un dispositivo mecánico que se utiliza para forzar a un fluido a avanzar dentro de una tubería o manguera.

• Bombas centrífugas:

-Voluta, difusor, turbina vertical y regenerativa, flujo axial, mixto y radial.

• De desplazamiento positivo:

-Rotatorias y reciprocantes

-Acoplamiento hidrodinámico, conversor hidrodinámico.

• Turbinas de acción total:

-Radiales, axiales y de flujo mixto o diagonal.

• Turbinas de acción parcial:

-Turbinas de Flujo tangencial.

Turbinas

Bombas

PeltónFrancis Kaplan Michell-Banki Hélice Deriaz Tubulares Bulbo Straflo

Bombas de simple succiónSimple y doble succión Simple y mútiple etapa Aspiración simple y doble Pistón o embolo Diafragma Rotor unitario y multiples
