Representación, Modelos bidimensional y tridimensional

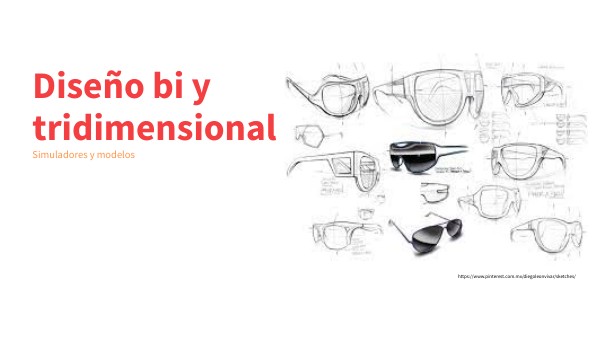

Diseño bi y tridimensional

Simuladores y modelos

https://www.pinterest.com.mx/diegoleonvivar/sketches/

Tiene un manejo desde un punto de vista de fuga. Es una representación visual con profundidad. Sin embargo, es un elemento plano

Representación bidimensional

Si partimos de la literatura para definir lo bidimensional, encontraremos que esta conformado por dos dimensiones, que solo tiene largo y ancho. Su particularidad es que solo se puede ver de frente. Solo desde un punto de vista. Las representaciones básicas se encuentran en el punto, la linea y el plano...y en su conjunto incluyendo el color nos lleva a verlos en fotografias, dibujos y figuras geométricas. No te equivoques al pensar que por que se ve profundidad en un dibujo es tridimencional...si esta dibujado en un plano este solo es una representación bidimensional. En este caso, tu estas trabajando el área de bocetos, y ahi se cumple esta condición. Y hablamos de esta área, por que para poder entrar a la tridimensionalidad, primero debemos comprender las dos dimensiones. Cuando el recurso visual no alcanza para comprender la forma, podemos ayudarnos de "bocetos tridimensionales" Es decir, utilizar herramientas tridimensionales para seguir buscando forma...sin dejar el boceto bidimencional. Creo que infomacón teórica te servira de mucho. Te dejare este enlace para que tengas estas referencias. Conocelas por que estos conceptos son preguntas de examen.

Este dibujo es una representación de los elementos básicos del dibujo, el punto y su progresión que origina la línea y las lineas que se prolongan y se unen con oas líneas para formar planos.

Solo se puede ver desde un solo punto de vista, el frontal.

Para seguir con la busqueda de la forma desde los bocetos, podemos ayudarnos de elementos suaves y de fácil deformación o mnipulación. En este proceso, los materialespueden ser una lista muy grande. Y debo hacer notar que para cada diseñador y para cada tipo de proyecto el material cambia mucho. En algunos casos podremos nacesitar materiales suavs y muy manipulables, otros con bajo peso o en algunos casos que nos ayuden a sostener y estructurar. Algunas personas utilizan plastilina por ejemplo, pero cuando necesitan hacer partes delgadas y resistentes, introducen una estructura de alambre, la cual forran con la platilina. Te voy a dejar este enlace para que veas un ejemplo. ¡Si ya se lo que estas pensando! Que padre técnica pero puede que me lleve tiempo para aprederla...bueno para eso debemos comenzar y este es un buen tiempo para hacerlo. Se necesita modelar, pero muchas veces es solo paciencia y empeño. Para hacer la plastilina resistente y no muy aguada, mezclala con cera de una vela derretida...le dará consistencia. De preferencia usa el color que necesitas para que no debas de pintar o tener otro tratamiento y el alambre que no sea acerado, por ejemplo un alambre de cobre o galvanizado te puede funcionar muy bien. Es suave y la herramienta a utilizar son tus manos y en ocaciones pinzas de punta. Esta técnica te ayuda a resolver modelos de estudio. no prototipos. Pero a un simple alambre, se le puede dar forma. La que queramos.

Elementos tridimensionales.

En este caso, el diseño tridimensional obedece a la misma estructuración de los elementos bidimencionales, pero agregando la dimensión de alto a lo largo y ancho. De esta manera, el producto tiene una tercera dimensión que no solo produce profundidad visual, si no que la proporciona de manera literal. "En el 3D no tenemos que preocuparnos por representar objetos en un papel de manera que parezcan real y tengan una perspectiva exacta. En el diseño tridimensional todo está literalmente en nuestras manos, está en nuestra misma realidad o mundo tridimensional y podemos alterarlo directamente. En el diseño tridimensional, el diseñador debe ser capaz de imaginarse su diseño por todos los ángulos, caras y dimensiones posibles. En el bidimensional el diseñador solo se tiene que preocupar por dos perfiles o dimensiones"

Los principales elemento que integran el diseño tridimensional son:

ELEMENTOS CONCEPTUALES

ELEMENTOS VISUALES

ELEMENTOS DE RELACIÓN

ELEMENTOS CONSTRUCTIVOS

Desarrollo

• Sigue las instrucciones de la actividad 3 Diseño de lentes y observa el contenido que se te sugiere para hacer esta actividad.
• Boceta diferentes lentes tomando encuenta las instrucciones y utilizando técnicas de dibujo del área de Bocetaje y perspectiva.
• Puedes apoyarte con la técnica de modelos con alambre y plastilina para comprender la forma y generar volumen.
• Puedes utilizar recortes con papel batería y después agregar alambre y forrar con plastilina o utilizar varios planos para forrar el alambre y dar estructura y forma.
• Puedes utilizar las técnicas de doblado, unión en ángulo o curvado del papel batería para dar forma y estructurar.
• Para generar arciculaciones puedes perforar el papel batería y unir con palillos, en el caso del alambre utiliza engarces (curvar y enlazar alambre con alambre) para generarlos.
• Puedes utilizar otros elementos ya formados y bien recortados como cartones de dessecho, rollos, tapaderas, etc. Depende mucho de tu diseño y composición. La creatividad no debe tener limites.
• Debes tener en cuenta la calidad del corte...si no esta bien recortado debes pulir o volver a recortar. las uniones con pegamento debes estar unidas por toda el área o canto del material recortado. Debes trabajar con las manos limpias, de lo contrario el producto se evaluara con deficiencias.
• Tienes una semana para trabajar esta actividad. Por lo que tendremos intervenciones para aclarar dudas. Además recuerda que podemos tener sesiones o mensajes a traves de su jefa de grupo. Solo hace falta cuestionar y agendar.
• El producto final, como lo indica la practica 3, es un diseño de lentes de sol o para corregir problemas de visión. Analicen bien a su usuario y desarrollemos el producto a su gusto y necesidades.

Te invitamos a responder a algunas preguntas.

QuizDardos

Empezar

Su particularidad es que solo se puede ver de frente, y está conformado por solo dos dimensiones.

Tridimensional

Bidimensional

Multidimensional

¡Oh no!

vuelve a intentarlo

¡Bravo!

Siguiente pregunta

Cuando esta dibujado en un papel y el dibujo tiene profundidad, es un ejemplo de representación...

Tridimensional

Volumetrica

Bidimensional

Son elementos conceptuales del diseño bidimensional

punto, línea, plano, volumen

Volumen, aristas y vertices

Línea, cubos y triangulos.

Es un elemento conceptual, no tiene largo ni ancho o profundidad...

La arista

El punto

El vertice

Esta limitado por lineas, y este define los límites del volumen.

El plano

La línea

El punto
