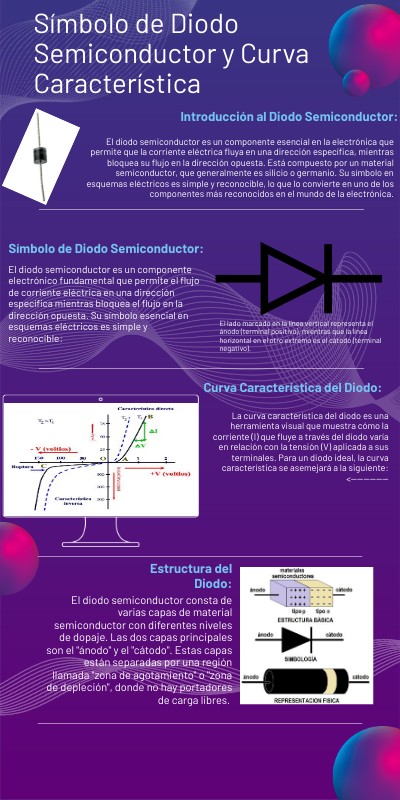

Símbolo de Diodo Semiconductor y Curva Característica
Introducción al Diodo Semiconductor:
El diodo semiconductor es un componente esencial en la electrónica que permite que la corriente eléctrica fluya en una dirección específica, mientras bloquea su flujo en la dirección opuesta. Está compuesto por un material semiconductor, que generalmente es silicio o germanio. Su símbolo en esquemas eléctricos es simple y reconocible, lo que lo convierte en uno de los componentes más reconocidos en el mundo de la electrónica.
Símbolo de Diodo Semiconductor:
El diodo semiconductor es un componente electrónico fundamental que permite el flujo de corriente eléctrica en una dirección específica mientras bloquea el flujo en la dirección opuesta. Su símbolo esencial en esquemas eléctricos es simple y reconocible:
El lado marcado en la línea vertical representa el ánodo (terminal positivo), mientras que la línea horizontal en el otro extremo es el cátodo (terminal negativo).
Curva Característica del Diodo:
La curva característica del diodo es una herramienta visual que muestra cómo la corriente (I) que fluye a través del diodo varía en relación con la tensión (V) aplicada a sus terminales. Para un diodo ideal, la curva característica se asemejará a la siguiente: <------------
Estructura del Diodo:
El diodo semiconductor consta de varias capas de material semiconductor con diferentes niveles de dopaje. Las dos capas principales son el "ánodo" y el "cátodo". Estas capas están separadas por una región llamada "zona de agotamiento" o "zona de depleción", donde no hay portadores de carga libres.
