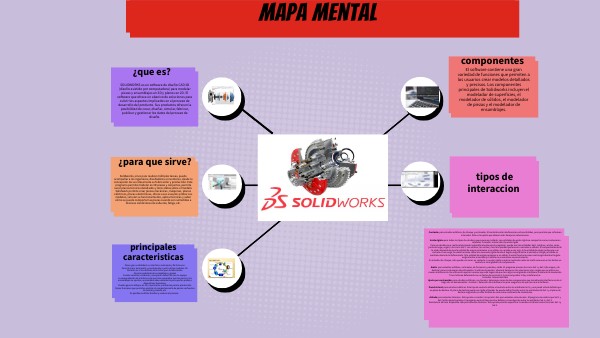

MAPA MENTAL solidworks

Mapa mental

componentes

El software contiene una gran variedad de funciones que permiten a los usuarios crear modelos detallados y precisos. Los componentes principales de Solidworks incluyen el modelador de superficies, el modelador de sólidos, el modelador de piezas y el modelador de ensamblajes.

¿que es?

SOLIDWORKS es un software de diseño CAD 3D (diseño asistido por computadora) para modelar piezas y ensamblajes en 3D y planos en 2D. El software que ofrece un abanico de soluciones para cubrir los aspectos implicados en el proceso de desarrollo del producto. Sus productos ofrecen la posibilidad de crear, diseñar, simular, fabricar, publicar y gestionar los datos del proceso de diseño.

¿para que sirve?

Solidworks, sirve para realizar múltiples tareas, puede acompañar a los ingenieros, diseñadores e inventores, desde la concepción de sus ideas hasta su fabricación y producción. Este programa permite modelar en 3D piezas y conjuntos, permite sacar planos técnicos detallados y otros datos sobre el modelo. Solidwork permite crear piezas mecánicas, máquinas, planos eléctricos, placas electrónicas, ofrece a sus usuarios probar sus modelos, simular su funcionamiento, aplicar técnicas y saber cómo se puede comportar las piezas cuando son sometidas a diversas condiciones de esfuerzo, fatiga, etc.

tipos de interaccion

Contacto: para estudios estáticos, de choque y no lineales. El contacto evita interferencias entre entidades, pero permite que se formen intervalos. Ésta es la opción que demora más tiempo en solucionarse. Unión rígida: para todos los tipos de estudios que requieren mallado. Las entidades de unión rígida se comportan como si estuvieran soldadas. Consulte .Interacción de unión rígida Para un estudio cona: malla mixta (usado automáticamente por el programa), puede unir las entidades Set 1 (vértices, aristas, caras, juntas de viga y vigas) a las caras Set 2. Los vértices, las aristas y las caras pueden pertenecer a vaciados o sólidos. El comportamiento de la unión depende de que la entidad de origen pertenezca a un sólido, un vaciado o una viga. Si la entidad de origen pertenece a un vaciado o a una viga, la unión funciona como una conexión rígida donde el ángulo original entre el vaciado o la viga y el sólido se mantiene durante la deformación. Si la entidad de origen pertenece a un sólido, la unión funciona como una bisagra donde el ángulo original entre el vaciado y el sólido no se mantiene necesariamente. En estudios de choque, sólo puede unir caras en contacto. La unión rígida se aplica mediante nodos de malla comunes en los límites en contacto a nivel global o de componente. Gratis: para estudios estáticos, no lineales, de frecuencia, pandeo y caída. El programa procesa las caras Set 1 y Set 2 (de origen y de destino) como si estuvieran desarticuladas. Si utiliza esta opción, ahorrará tiempo en las soluciones si las cargas que se aplican no causan interferencia. No utilice esta opción a menos que esté seguro de que las cargas no originarán interferencia durante la simulación. Trace la forma deformada con un factor de escala de 1.0 para comprobar si hay interferencias. Consulte .Interacción libre Ajuste por contracción: para estudios estáticos y no lineales. Seleccione caras de dos componentes que inicialmente interfieran entre sí. Haga clic en Herramientas > Evaluar > Detección de interferencias para asegurarse de que las caras interfieran. Pared virtual: para estudios estáticos. Este tipo de contacto define el contacto entre las entidades Set 1 y una pared virtual definida por un plano de destino. El plano de destino puede ser rígido o flexible. Se puede definir fricción entre las entidades del Set 1 y el plano de destino asignando un valor distinto de cero como coeficiente de rozamiento. Aislado: para estudios térmicos. Esta opción es similar a la opción Libre para estudios estructurales. El programa considera que Set 1 y Set 2 están desarticuladas. El programa evita el flujo de calor debido a la conducción entre las entidades Set 1 y Set 2. Resistencia térmica Disponible sólo para estudios térmicos. Esta opción permite especificar la resistencia térmica entre las caras Set 1 y Set 2.

principales caracteristicas

Posee gran usabilidad, su interfaz es ordenada y fácil de usar. Permite crear animación y visualización a partir de los modelos 3D. Permite ver si los diseños están listos para la fabricación. Ejecute modelado de ensamblajes y piezas Puedes conectar, colaborar y compartir datos CAD con tu equipo La comprobación de interferencias permite comprobar que las piezas y los ensamblajes se ajusten y ensamblen adecuadamente para que las piezas o dispositivos funcionen. Puedes generar dibujos en 2D, imprimirlos y utilizarlos para la producción. Posee funciones que permiten analizar el comportamiento de piezas a esfuerzos de tensión, presión, etc. Es posible reutilizar diseños y acelerar el proceso.
