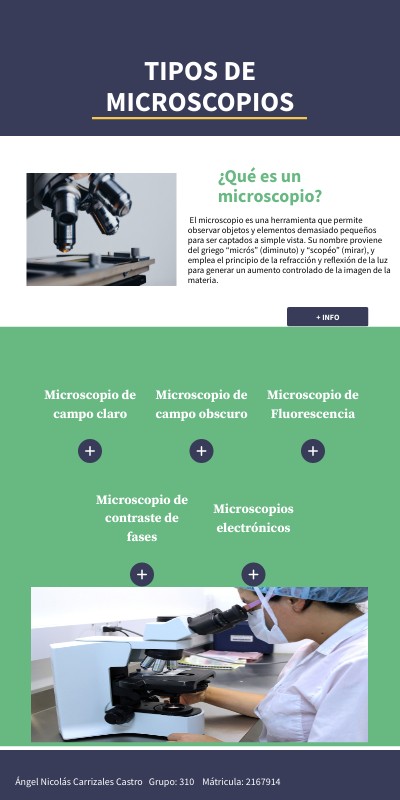

TIPOS DE MICROSCOPIOS
¿Qué es un microscopio?
El microscopio es una herramienta que permite observar objetos y elementos demasiado pequeños para ser captados a simple vista. Su nombre proviene del griego “micrós” (diminuto) y “scopéo” (mirar), y emplea el principio de la refracción y reflexión de la luz para generar un aumento controlado de la imagen de la materia.
+ INFo
Microscopio de campo claro
Microscopio de campo obscuro
Microscopio de Fluorescencia
Microscopio de contraste de fases
Microscopios electrónicos
Ángel Nicolás Carrizales Castro Grupo: 310 Mátricula: 2167914
Microscopio de contraste de fases
Convierte diferencias pequeñas en el
índice de refracción y la densidad celular en variaciones en intensidad de luz fácilmente detectables. Emplea un sistema óptico especial que permite la visualización de los objetos con diferentes tonos de color. Empleado para visualizar células vivas y cultivos celulares sin teñir.
Microscopio de fluorescencia
Se basa en el hecho de que cuando algunas moléculas absorben energía
radiante, quedan excitadas y posteriormente liberan la energía atrapada en forma
de luz. Requiere uso de fluorocromos en la tinción. Se emplean tinciones de
naranja de acridina, blanco de calcofluor o auramina-rodamina.
Creación del microscopio
En 1595, en la ciudad flamenca de Mildebourg, el óptico Zacarías Janssen (1583-1638) montó un pequeño aparato –tenía apenas veinticinco centímetros– con lentes en dos tubos de latón que se deslizaban uno dentro del otro. De esta rudimentaria forma fabricó el primer microscopio de la historia
Microscopios electrónicos
No emplean luz, sino haces de electrones, así como campos magnéticos en lugar de lentes. Elmicroscopio electrónico de transmisión (MET) logra hasta 100,000 x; en este una lámpara de cátodo hueco proporciona un haz de electrones. La muestra dispersa los electrones que pasan a su través, y este haz se enfoca con lentes magnéticas para formar una imagen aumentada. Imágenes en blanco y negro.
Microscopio de campo claro
Es el más empleado en las prácticas de laboratorio y en los laboratorios clínicos.
Utiliza una bombilla o foco como fuente de luz y sus lentes son de vidrio. Contiene
uno o dos lentes oculares y varios lentes objetivos; un sistema de lentes llamado
condensador y un diafragma que regula la cantidad de luz que llega al condensador
Microscopio de campo obscuro
Consiste en remplazar el condensador por
uno que posea un disco negro, el cual se
enfoca un cono hueco de luz sobre la muestra
y sólo la luz que haya sido reflejada o
refractada por la muestra puede formar una
imagen. Así el campo que rodea la muestra
aparecerá negro, mientras que el objeto
quedará iluminado intensamente. Detección
de Treponema pallidum en muestras
genitales.
