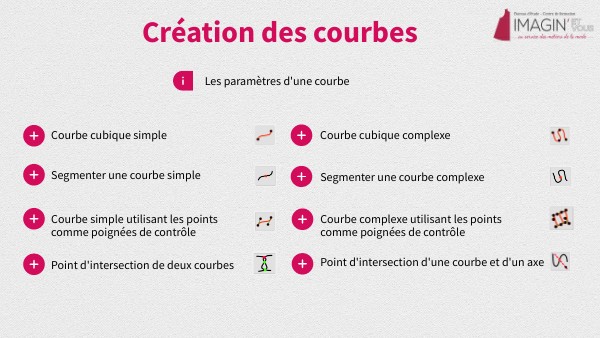

Création des courbes
Les paramètres d'une courbe
Courbe cubique complexe
Courbe cubique simple
Segmenter une courbe simple
Segmenter une courbe complexe
Courbe complexe utilisant les points comme poignées de contrôle
Courbe simple utilisant les points comme poignées de contrôle
Point d'intersection d'une courbe et d'un axe
Point d'intersection de deux courbes
Courbe complexe utilisant les points comme poignées de contrôle
Créez une courbe entre le point T1, T4, T7, T10 et le point T13 en passant par les points T2, T3, T5, T6, T8, T9, T11, T12 utilisés comme poignée de controle - clic gauche de la souris sur le bouton Courbe complexe utilisant les points comme poignées de contrôle - clic gauche de la souris sur le point T1 une ligne s'étire.- cliquez sur les points de contrôle T2 et T3 puis cliquez sur le point T4, cliquez sur les points de contrôle T5 et T6 puis cliquez sur le point T7, cliquez sur les points de contrôle T8 et T9 puis cliquez sur le point T10, cliquez sur les points de contrôle T11 et T12 puis cliquez sur le pouint T13 (point d'arrivée). - une courbe se trace entre les points T1, T4, T7, T10 et T13
L’outil “Courbe complexe utilisant les points comme poignées de contrôle”: fonctionne comme l'outil courbe simple utilisant les points comme poignées de contrôle mais s'applique à une courbe complexe.
Point d'intersection d'une courbe et d'un axe
L’outil “Point d’intersection d’une courbe et d’un axe”, est le pendant pour la courbe, de l’outil “Point d’intersection d’une ligne et d’un axe” pour la ligne, et le principe de fonctionnement est similaire. Il faut sélectionner une courbe, de n’importe quel type, puis un point d’origine de l’axe, et enfin spécifier la valeur de l’angle de cet axe. L’outil a ses limites. Si la courbe et l’axe n’ont pas de point d’intersection, le programme fixera le point créé à l’origine des coordonnées
Segmenter une courbe simple
Il s'agit de placer un point sur une courbe simple à une distance donnée du début de la courbe. Nous allons utiliser cet outil pour placer les crans de montage lors de la création des pièces de patron.
Placez un point M1 sur la courbe C3a1_Ep3a1- clic gauche de la souris sur le bouton Segmenter une courbe simple - clic gauche de la souris sur la courbe, elle s'affiche en couleur violette. La fenêtre segmenter une courbe simple s'affiche- indiquez la longueur à partir du 1er point de la courbe - indiquez le nom du point à créer sur la courbe - OK
Courbe cubique complexe
La création d'une courbe mutipoints est identique à celle d'une courbe simple. La trajectoire de la courbe passe par plusieurs points. La mise en forme manuelle de la courbe est similaire à celle de la courbe simple. Glissez les poignées de contrôle de chaque point pour obtenir la forme souhaitée de la courbe Conseil pour la création des courbes Pour faciliter la création d'une pièce de patron après avoir terminé son tracé, sélectionnez les points qui forment la courbe suivant la direction des aiguilles d'une montre.
2 m
Courbe simple utilisant les points comme poignées de contrôle
Créez une courbe entre le point P3 et le point H3 en passant par le point T3 utilisé comme poignée de controle - clic gauche de la souris sur le bouton Courbe simple utilisant les points comme poignées de contrôle - clic gauche de la souris sur le point P3 une ligne s'étire.- cliquez sur le point de contrôle T3 et 2 fois sur le point H3 (point d'arrivée). - une courbe se trace entre les points P3 et H3
Quand on utilise l’outil “Courbe simple utilisant les points comme poignées de contrôle”: il faut sélectionner les 4 points suivants: le point de départ et d’arrivée de la courbe et ses deux points de contrôle intermédiaires. Mais soyez conscient que dans certains cas, 2 de ces 4 points peuvent avoir les mêmes coordonnées. Dans ce cas de figure, il suffit de sélectionner deux fois le même point au cours de la sélection de vos 4 points. Dans notre exemple, le troisème point et le point d'arrivée sont identiques.
Il faut mettre en forme la courbe en utilisant les poignées de contrôle.
Courbe cubique simple
Créez une courbe entre le point Ep2 et le point C2- clic gauche de la souris sur le bouton Courbe simple - clic gauche de la souris sur le point Ep2- une ligne courbée s'étire du point Ep2 - clic gauche de la souris sur le point C2 - la courbe avec les poignées de contrôle s'affiche sur l'écran - approchez le pointeur de la souris (flèche sur l'écran) de la courbe
Astuce
- clic gauche de la souris pour Activer la courbe - quand vous approchez le pointeur du petit cercle d'une des poignées, le symbole d'une main s'affiche - faites un clic gauche de la souris et maintenez le petit cercle de la poignée pour mettre une partie de la courbe en forme - en changeant la longueur de l'angle de la poignée vous pouvez mettre en forme la courbe - faites les mêmes opérations pour la 2ème extrémité
Quand vous maintenez la poignée pour modifier son angle vous pouvez maintenir Shift pour mettre la ligne de la poignée précisément horizontalement ou verticalement
Vous pouvez changer les paramètres de la courbe dans la barre d'outil à droite de l'écran Le nom de la courbe commence par Spl. Spline (ang) = courbe (fr)
Segmenter une courbe complexe
Il s'agit de placer un point sur une courbe multipoints à une distance donnée du début de la courbe. Nous allons utiliser cet outil pour placer les crans de montage lors de la création des pièces de patron. La création d'un point sur une courbe multipoints est identique à celle d'une courbe simple.
Point d'intersection de deux courbes
L’outil “Point d’intersection de 2 courbes”, permet de trouver le point d’intersection entre deux courbes de n’importe quel type. Le calcul prend en compte la forme des courbes. Comme il peut y avoir plusieurs points d’intersection, on en sélectionne un en fonction de sa position verticale et horizontale. Verticalement, on sélectionne la position la plus basse ou la plus haute ; et horizontalement, la position la plus à gauche ou la plus à droite. Pour créer le point, il suffit de sélectionner les deux courbes. S’il n’existe pas de point d’intersection entre elles, le programme retrouvera la valeur par défaut des coordonnées d’origine, et affichera un message d’avertissement
