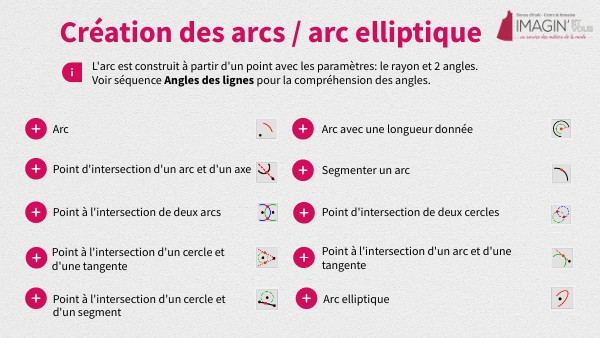

Création des arcs / arc elliptique
L'arc est construit à partir d'un point avec les paramètres: le rayon et 2 angles. Voir séquence Angles des lignes pour la compréhension des angles.
Arc avec une longueur donnée
Arc
Point d'intersection d'un arc et d'un axe
Segmenter un arc
Point d'intersection de deux cercles
Point à l'intersection de deux arcs
Point à l'intersection d'un arc et d'une tangente
Point à l'intersection d'un cercle et d'une tangente
Arc elliptique
Point à l'intersection d'un cercle et d'un segment
L'outil Arc
Créez un arc à partir du point Pe2 d'un rayon 15 cm avec les angles (-60°) et 45° - clic gauche de la souris sur le bouton Arc- clic gauche de la souris sur le point Pe2 (point central de l'arc) - la fenêtre de la création d'un arc s'affiche
- rentrez la valeur de rayon (15 cm) - rentrez la valeur du 1er angle (-60°) - rentrez la valeur du 2ème angle (45°) - changez le style de la ligne si necessaire - changez la couleur de la ligne si necessaire - OK
Point à l'intersection d'un cercle et d'un segment
L’ outil “Point à l’intersection d’un cercle et d’un segment”, sert pour calculer la valeur d’encolure du devant. Il nécessite de spécifier un segment de base pré-existant, ainsi que le centre d’un cercle et son rayon. Si le programme ne trouve pas de point d’intersection à l’intérieur du segment, il positionnera le point d’intersection dans l’axe du segment, en dehors de ses limites. Si aucun point d’intersection n’existe dans l’axe du segment, le programme retournera la valeur des coordonnées d’origine.
Point à l'intersection de deux cercles
L’outil “Point à l’intersection de deux cercles”, fonctionne de manière similaire au "Point à l'intersection de deux arcs". Mais au lieu de partir de deux cercles pré-existants, il s’appuie sur des cercles virtuels. Ce qui permet de ne pas avoir à pré-créer des arcs ni des cercles pour trouver les coordonnées du point d’intersection, et de ne pas encombrer l’espace de travail d’objets inutiles. Il suffit donc de sélectionner les centres des cercles et de saisir les valeurs de leurs rayons, pour créer le point d’intersection.
Point à l'intersection d'un arc et d'une tangente
L’outil “Point à l’intersection d’un arc et d’une tangente”, part d’un arc pré-existant. Dans ce cas, vous devez spécifier depuis quel point et sur quel arc la tangente va passer. Créez un point A10 sur la tangente de Arc_Pe2_27 en partant du point C2- clic gauche de la souris sur le bouton Point à l'intersection d'un arc et d'une tangente- clic gauche de la souris sur le point C2 et sur l'arc Arc_Pe2_27 la tangente se trace en rose et le point se créé automatiquement. - OK
Arc elliptique
L’outil “Arc elliptique”, est le dernier des outils permettant de créer des objets de type courbes. A la différence de l’arc, l’arc elliptique suppose de renseigner deux valeurs de rayon, l’angle de départ et celui d’arrivée, ainsi que l’angle de rotation.
Point à l'intersection d'un axe et d'un arc
Créez un point à l'intersection d'un axe au départ du point Ep et un arc avec le point central Pe2 - clic gauche de la souris sur le bouton Point à l'intersection d'un axe et d'un arc - clic gauche de la souris sur l'arc qui à été construit au départ du point Pe2. L'arc est affiché en couleur violette sur l'écran
- clic gauche de la souris sur le point Ep (l'origine de l'axe). Un axe s'affiche sur l'écran
- appuyez sur Shift pour tracer l'axe horizontal - Entrée ou clic gauche de la souris sur l'écran - changez le nom du point dans la fenêtre de la barre d'outils à droite de l'écran
Arc avec une longueur donnée
Vous pouvez utiliser cet outil alternatif de la création des arcs. Créez un arc à partir du point Pe2 d'un rayon 15 cm avec l'angle (-60°) et la longueur (30cm) - clic gauche de la souris sur le bouton Arc de longueur donnée- clic gauche de la souris sur le point Pe2 (pont central de l'arc)- la fenêtre de la création d'un arc s'affiche
- rentrez la valeur de rayon (15 cm) - rentrez la valeur de l'angle (-60°) - rentrez la longueur d'arc (30 cm) - changez le style de la ligne si necessaire - changez la couleur de la ligne si necessaire - OK
Point à l'intersection de deux arcs
L’outil “Point à l’intersection de deux arcs”, permet de créer un point à l’intersection de deux arcs comme son nom l’indique. Plusieurs situations peuvent se présenter dans ce contexte. Les arcs peuvent avoir un, ou deux points d’intersection. L’outil vous permet de sélectionner le point que vous voulez créer. S’il n’existe pas de point d’intersection entre les deux arcs, le programme retournera la valeur par défaut des coordonnées d’origine
Segmenter un arc
Il s'agit de placer un point sur un arc à une distance donnée du début de l'arc.
Placez un point M10 sur l'arc Arc_Pe2_27 à 8 cm. - clic gauche de la souris sur le bouton Segmenter un arc - clic gauche de la souris sur l'arc, il s'affiche en couleur violette. Cliquez sur l'arc, la fenêtre segmenter un arc s'affiche - indiquez la longueur à partir du 1er point de la courbe: 8 cm - indiquez le nom du point M10 - OK
Point à l'intersection d'un cercle et d'une tangente
L’outil “Point à l’intersection d’un cercle et d’une tangente”, ne part pas d’un cercle pré-tracé et nécessite juste de spécifier le centre et le rayon du cercle virtuel. Dans ce cas, vous devez également spécifier depuis quel point la tangente va passer. Créez un point Ta11 à l'intersection d'un cercle et d'un ligne horizontale, départ du point C et centre du cercle point PfDs. - clic gauche de la souris sur le bouton Point à l'intersection d'un cercle et d'une tangente. - clic gauche de la souris sur le point C et sur le point PfDs centre du cercle, le tracé du cercle s'affiche ainsi que les tangentes en coloris rose. - positionner le nouveau point sur la ligne horizontale, clic gauche. Une fenetre s'ouvre, renomer le point Ta11. - OK
