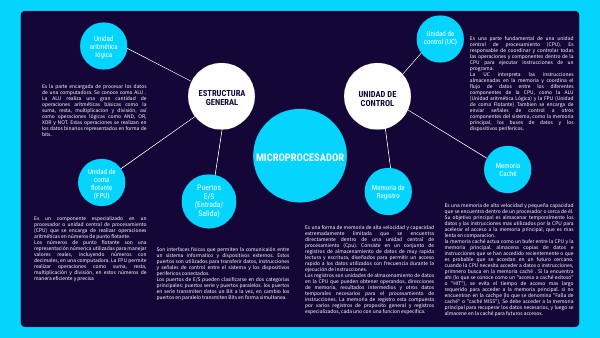

R4. Microprocesador

Unidad de control (UC)

Es una parte fundamental de una unidad central de procesamiento (CPU). Es responsable de coordinar y controlar todas las operaciones y componentes dentro de la CPU para ejecutar instrucciones de un programa. La UC interpreta las instrucciones almacenadas en la memoria y coordina el flujo de datos entre los diferentes componentes de la CPU, como la ALU (Unidad aritmética Lógica) y la FPU (Unidad de coma Flotante) Tambien se encarga de enviar señales de control a otros componentes del sistema, como la memoria principal, los buses de datos y los dispositivos perifericos.

Unidad aritmética lógica

Es la parte encargada de procesar los datos de una computadora. Se conoce como ALU . La ALU realiza una gran cantidad de operaciones aritméticas básicas como la suma, resta, multiplicacion y división, así como operaciones lógicas como AND, OR, XOR y NOT. Estas operaciones se realizan en los datos binarios representados en forma de bits.

estructura general

unidad de control

Memoria Caché

Es una memoria de alta velocidad y pequeña capacidad que se encuentra dentro de un procesador o cerca de él. Su objetivo principal es almacenar temporalmente los datos y las instrucciones mas utilizados por la CPU para acelerar el acceso a la memoria principal, que es mas lenta en comparacion. la memoria caché actua como un bufer entre la CPU y la memoria principal. almacena copias de datos e instrucciones que se han accedido recientemente o que es probable que se accedan en un futuro cercano. cuando la CPU necesita acceder a datos o instrucciones, primnero busca en la memoria caché . Si la encuentra ahi (lo que se conoce como un "acceso a caché exitoso" o "HIT"), se evita el tiempo de acceso mas largo requerido para acceder a la memoria principal. si no encuentran en la cachpe (lo que se denomina "Falla de caché" o "caché MISS"), Se debe acceder a la memoria principal para recuperar los datos necesarios, y luego se almacene en la caché para futuros accesos.

Microprocesador

Unidad de coma flotante (FPU)

Es un componente especializado en un procesador o unidad central de procesamiento (CPU) que se encarga de realizar operaciones aritméticas en números de punto flotante. Los números de punto flotante son una representación númerica utilizadas para manejar valores reales, incluyendo números con decimales, en una computadora. La FPU permite realizar operaciones como suma, resta, multiplicación y división, en estos números de manera eficiente y precisa

Es una forma de memoria de alta velocidad y capacidad extremadamente limitada que se encuentra directamente dentro de una unidad central de procesamiento (Cpu). Consiste en un conjunto de registros de almacenamiento de datos de muy rapida lectura y escritura, diseñados para permitir un acceso rapido a los datos utilizados con frecuencia durante la ejecución de instrucciones. Los registros son unidades de almacenamiento de datos en la CPU que pueden obtener operandos, direcciones de memoria, resultados intermedios y otros datos temporales necesarios para el procesamiento de instrucciones. La memoria de registro esta compuesta por varios registros de proposito general y registros especializados, cada uno con una funcion especifica.

Memoria de Registro

Puertos E/S (Entrada/Salida)

Son interfaces fisicas que permiten la comunicaión entre un sistema informatico y dispositivos externos. Estos puertos son utilizados para transferir datos, instrucciones y señales de control entre el sistema y los dispositivos perifericos conectados. Los puertos de E/S pueden clasificarse en dos categorias principales: puertos serie y puertos paralelos. los puertos en serie transmiten datos un Bit a la vez, en cambio los puertos en paralelo transmiten Bits en forma simultanea.
