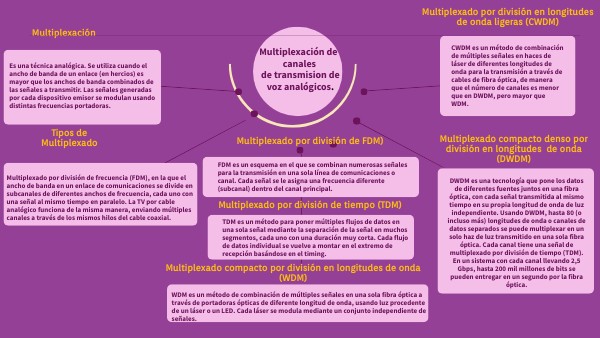

Multiplexación de canales de Transmision de voz Analógicos

Multiplexado por división en longitudes de onda ligeras (CWDM)

Multiplexación

CWDM es un método de combinación de múltiples señales en haces de láser de diferentes longitudes de onda para la transmisión a través de cables de fibra óptica, de manera que el número de canales es menor que en DWDM, pero mayor que WDM.

Multiplexación de canales de transmision de voz analógicos.

Es una técnica analógica. Se utiliza cuando el ancho de banda de un enlace (en hercios) es mayor que los anchos de banda combinados de las señales a transmitir. Las señales generadas por cada dispositivo emisor se modulan usando distintas frecuencias portadoras.

Tipos de Multiplexado

Multiplexado compacto denso por división en longitudes de onda (DWDM)

Multiplexado por división de FDM)

FDM es un esquema en el que se combinan numerosas señales para la transmisión en una sola línea de comunicaciones o canal. Cada señal se le asigna una frecuencia diferente (subcanal) dentro del canal principal.

Multiplexado por división de frecuencia (FDM), en la que el ancho de banda en un enlace de comunicaciones se divide en subcanales de diferentes anchos de frecuencia, cada uno con una señal al mismo tiempo en paralelo. La TV por cable analógico funciona de la misma manera, enviando múltiples canales a través de los mismos hilos del cable coaxial.

DWDM es una tecnología que pone los datos de diferentes fuentes juntos en una fibra óptica, con cada señal transmitida al mismo tiempo en su propia longitud de onda de luz independiente. Usando DWDM, hasta 80 (o incluso más) longitudes de onda o canales de datos separados se puede multiplexar en un solo haz de luz transmitido en una sola fibra óptica. Cada canal tiene una señal de multiplexado por división de tiempo (TDM). En un sistema con cada canal llevando 2,5 Gbps, hasta 200 mil millones de bits se pueden entregar en un segundo por la fibra óptica.

Multiplexado por división de tiempo (TDM)

TDM es un método para poner múltiples flujos de datos en una sola señal mediante la separación de la señal en muchos segmentos, cada uno con una duración muy corta. Cada flujo de datos individual se vuelve a montar en el extremo de recepción basándose en el timing.

Multiplexado compacto por división en longitudes de onda (WDM)

WDM es un método de combinación de múltiples señales en una sola fibra óptica a través de portadoras ópticas de diferente longitud de onda, usando luz procedente de un láser o un LED. Cada láser se modula mediante un conjunto independiente de señales.
