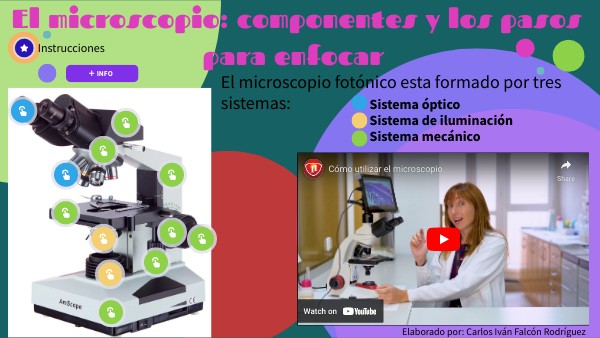

El microscopio fotónico esta formado por tres sistemas:

• Sistema óptico
• Sistema de iluminación
• Sistema mecánico

Elaborado por: Carlos Iván Falcón Rodríguez

Cabezal

Es el sitio en donde se apoyan las lentes oculares y el revolver del microscopio (flecha blanca en un círculo rojo). El cabezal puede ser de diferentes formas, incluso puede tener una adaptación para acoplar una pantalla o cámara fotográfica.

Brazo

Como su nombre lo indica, es una parte estructural importante del microscopio, pues allí se sostiene el cabezal.

Lentes objetivo

Son las lentes que forman la primera imagen de la muestra que se esta observando. Comunmente, sus aumentos son de 4, 10, 40 y 100X. Cada uno de los aumentos tiene una linea de color característica: 4X: rojo 10X: amarillo 40X: azul 100X: blanco Tambíen existen objetivos mayores a los 100X, tal es el caso del objetivo de 150X.

Platina

Su función es soportar a las muestras para ser observadas.

Tornillo micrométrico

Al mover el tornillo micrométrico la platina se mueve hacia arriba o hacia abajo de manera lenta y avanzando muy poca distancia. Po lo que recibe el nombre de enfoque fino.

Base

Todo el microscopio esta sostenido por la base. Aquí, se pueden encontrar en la mayoría de los casos, el botón de encendido/apagado y una perilla que regula la intensidad de luz. Además del cable de alimentación de corriente.

REVOLVER

Es un elemento mecánico que sostiene a los lentes objetivos. Para cambiar de aumento en los lentes objetivos se debe mover el revolver (flecha blanca en un círculo rojo). Nunca se debe de cambiar el aumento tomando o moviendo los lentes objetivos, ya que se aflojan y se caen.

Tornillos del carro de la platina

Estos tornillos son muy importantes, ya que sirven para mover la muestra de la platina en los planos (X) y (Y). Es decir, adelante o atrás e izquierda y derecha.

Fuente luminosa o lámpara

Localizada en la base del microscopio, puede ser una lampara incandescente o de halógeno o led. En los dos primeros casos, la lampara tiene una vida media útil. Es por ello que, cuando no se está observando se debe de apagar la fuente de luz.

Ocular

Es aquí en donde se observa con los ojos. Los oculares pueden ser de diferentes aumentos como 10X, 15X y 20X (los más comunes). En algunos casos, se pueden encontrar oculares menores de 10X o mayores de 20X.

Condensador

Localizado por debajo de la platina, su función, como su nombre lo indica es, captar todos los fotones y alinearlos para producir una buena iluminación. De acuerdo con el tipo de microscopia, el condensador es diferente para campo claro, contraste de fases o campo oscuro.

Tornillo macrométrico

Este tornillo se utiliza para bajar o subir la platina de manera exagera, por lo cual, su función es el enfoque grueso. El mover la perilla, la platina se baja o sube gran distancia.
