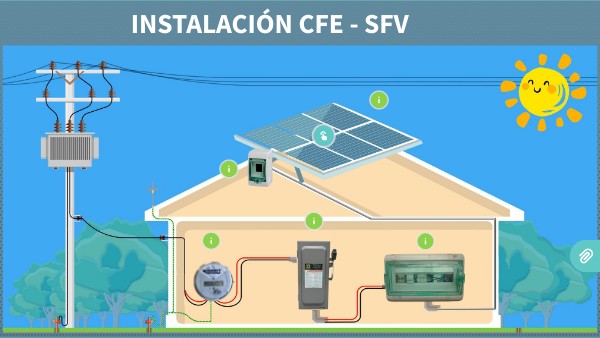

INSTALACIÓN CFE - SFV
Bright Box
Gabinete contenedor (kaedra) empleado como panel de distribución en instalaciones eléctricas a prueba de lluvia e intemperie.
Se identifica porque es la kaedra más cercana al tablero principal, contiene el ITM principal del sistema y el sistema de monitoreo
MICRO INVERSOR
Se localiza debajo de los módulos fotovoltaicos, convierte el flujo de corriente continua que producen los módulos en corriente alterna, se trata de un inversor fotovoltaico a pequeña escala.
Cable de coexión CA También llamado Troncal es el cable que sale del micro inversor ya con la corriente alterna para posteriormente ingresar a la kaedra de la isla
Componentes Bright Box
Interruptor Termomagnético Se emplea para interrumpir el paso de la corriente cuando esta sobrepasa ciertos límites, protegiendo así al circuito eléctrico de sobrecargas y cortocircuitos.
Bloque de distribución y clemas Permiten la distribución de conexiones eléctricas, unen dos o más cables mediante la sujeción mecánica.
Portafusibles Integra los fusibles de manera segura en el circuito eléctrico, para proteger los conductores o elementos de sobrecargas y cortocircuitos.
Monitor Dispositivo que proporciona información, sobre la medición de energía generada y consumida, además del funcionamiento de los módulos y micro inversores.
TABLERO DEL CLIENTE
Podemos dividir el tablero en dos:
- Parte superior: Lado fuente, se conectan las líneas de CFE que salen del medidor
- Parte inferior: Lado carga, se conectan las líneas del cliente
La interconexión del SFV se lleva a cabo en la parte inferior (lado carga)
MEDIDOR BIDIRECCIONAL
Mide tanto el consumo eléctrico del cliente como la generación del SFV. Se debe tomar evidencia fotográfica del candado y de ambas lecturas.
En caso de no contar con acceso al medidor se debe tomar evidencia del motivo.
MÓDULO FOTOVOLTAICO
Grupo de celdas solares que captan la luz solar para producir electricidad en forma de corriente continua.
Cables de conexión CC o CDCables que sale del módulo fotovoltaico y se conecta al micro inversor empleando conectores (MC4)
KAEDRA DE ISLA
Cada isla debe contar con su respectiva protección (ITM). En caso de tener más de dos islas:
- Se colocará una protección por isla,
- El cableado de todas las islas se dirigirá hacia un Punto de balance
- Del Punto de balance salir con Stabiloy hasta la Bright Box (BB)
Ejemplo de punto de balance
