Circuito Eléctrico Resistivo

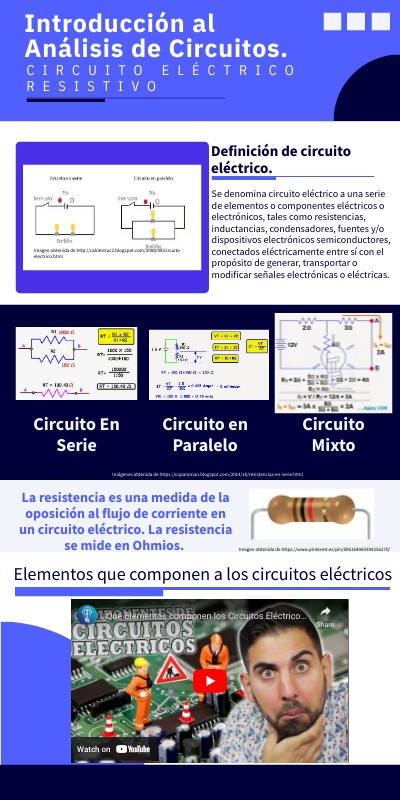

Introducción al Análisis de Circuitos.

circuito eléctrico resistivo

Definición de circuito eléctrico.

Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos o electrónicos, tales como resistencias, inductancias, condensadores, fuentes y/o dispositivos electrónicos semiconductores, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas o eléctricas.

Imagen obtenida de http://cablestruc2.blogspot.com/2008/08/circuito-electrico.html

Circuito En Serie

Circuito en Paralelo

Circuito Mixto

Imágenes obtenida de https://coparoman.blogspot.com/2014/10/resistencias-en-serie.html

La resistencia es una medida de la oposición al flujo de corriente en un circuito eléctrico. La resistencia se mide en Ohmios.

Imagen obtenida de https://www.pinterest.es/pin/596164069394256270/

Elementos que componen a los circuitos eléctricos
