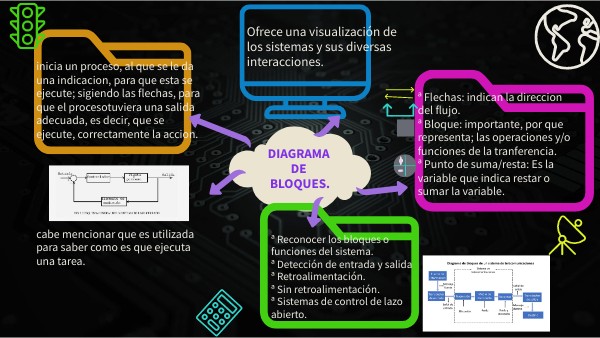

Mapa mental diagrama de bloques

Ofrece una visualización de los sistemas y sus diversas interacciones.

inicia un proceso, al que se le da una indicacion, para que esta se ejecute; sigiendo las flechas, para que el procesotuviera una salida adecuada, es decir, que se ejecute, correctamente la accion.

ª Flechas: indican la direccion del flujo. ª Bloque: importante, por que representa; las operaciones y/o funciones de la tranferencia. ª Punto de suma/resta: Es la variable que indica restar o sumar la variable.

DIAGRAMA DE BLOQUES.

cabe mencionar que es utilizada para saber como es que ejecuta una tarea.

ª Reconocer los bloques o funciones del sistema. ª Detección de entrada y salida ª Retroalimentación. ª Sin retroalimentación. ª Sistemas de control de lazo abierto.
