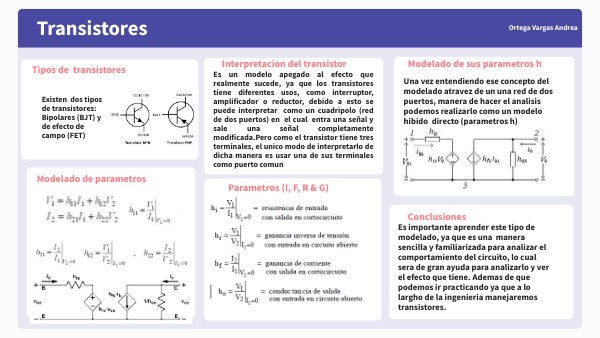

Transistores

Transistores

Ortega Vargas Andrea

Interpretacion del transistor

Modelado de sus parametros h

Tipos de transistores

Es un modelo apegado al efecto que realmente sucede, ya que los transistores tiene diferentes usos, como interruptor, amplificador o reductor, debido a esto se puede interpretar como un cuadripolo (red de dos puertos) en el cual entra una señal y sale una señal completamente modificada.Pero como el transistor tiene tres terminales, el unico modo de interpretarlo de dicha manera es usar una de sus terminales como puerto comun

Una vez entendiendo ese concepto del modelado atravez de un una red de dos puertos, manera de hacer el analisis podemos realizarlo como un modelo hibido directo (parametros h)

Existen dos tipos de transistores:Bipolares (BJT) y de efecto de campo (FET)

Modelado de parametros

Parametros (I, F, R & G)

Conclusiones

Es importante aprender este tipo de modelado, ya que es una manera sencilla y familiarizada para analizar el comportamiento del circuito, lo cual sera de gran ayuda para analizarlo y ver el efecto que tiene. Ademas de que podemos ir practicando ya que a lo largho de la ingenieria manejaremos transistores.
