Test de Tolerancias

test de tolerancias

Para verificar que nuestras impresiones tengan la exactitud dimensional adecuada es importante realizar un test de tolerancias. Con este tipo de prueba podemos comprobar si las dimensiones de las piezas impresas son las esperadas o si existen desviaciones no deseadas.

Realiza lo siguiente:

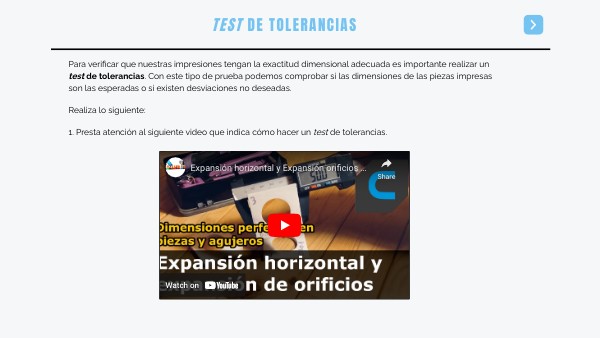

1. Presta atención al siguiente video que indica cómo hacer un test de tolerancias.

test de tolerancias

2. Si tienes a tu disposición una impresora 3D, sigue la secuencia de pasos que se muestran a continuación para hacer un test de tolerancia.

Descarga STL

1. Descarga el archivo STL (test de tolerancia)
2. Una vez descargado el STL, abre el archivo en el laminador Cura 5.x.
3. Dirígete a la configuración de Paredes en Cura y agrega las siguientes opciones: "expansión horizontal" y "expansión horizontal de orificios".
4. Configura los siguientes parámetros en Cura:
5. Una vez que termines, segmenta y envía a imprimir.
6. Con la pieza impresa, toma medidas y verifica que los lados midan 50 mm, y que el orificio mida 30 mm.
7. Si las medidas en la pieza son diferentes a los parámetros del test (por ejemplo, que los lados midan 50.1 mm o que el orificio mida 29.5 mm), deberás ir de nuevo a Cura y modificar el valor de "expansión horizontal" y de "expansión horizontal de orificios", ya sea incrementando o disminuyendo ligeramente el tamaño de la pieza para que las dimensiones se ajusten mejor.
8. Imprime la pieza de nuevo con la configuración inicial, pero en esta ocasión modifica los valores de expansión antes mencionados con los ajustes necesarios para obtener la pieza con las dimensiones más precisas y cercanas a las especificaciones en el diseño original del test.

ver configuración.

fin de la lección

En resumen, el parámetro de expansión horizontal es importante para conseguir piezas impresas con dimensiones precisas y fieles al diseño original. Esto es especialmente útil cuando debes imprimir piezas que tienen que encajar o ajustarse con otras partes. ¡Buena suerte en tu camino de aprendizaje!
