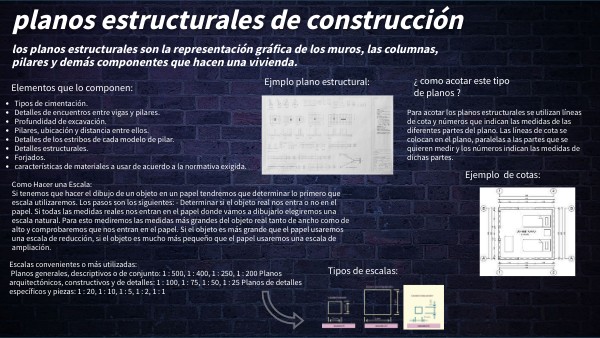

Planos Estructurales De Construcción

planos estructurales de construcción

los planos estructurales son la representación gráfica de los muros, las columnas, pilares y demás componentes que hacen una vivienda.

¿ como acotar este tipo de planos ?

Ejmplo plano estructural:

Elementos que lo componen:

• Tipos de cimentación.
• Detalles de encuentros entre vigas y pilares.
• Profundidad de excavación.
• Pilares, ubicación y distancia entre ellos.
• Detalles de los estribos de cada modelo de pilar.
• Detalles estructurales.
• Forjados.
• características de materiales a usar de acuerdo a la normativa exigida.

Para acotar los planos estructurales se utilizan líneas de cota y números que indican las medidas de las diferentes partes del plano. Las líneas de cota se colocan en el plano, paralelas a las partes que se quieren medir y los números indican las medidas de dichas partes.

Ejemplo de cotas:

Como Hacer una Escala: Si tenemos que hacer el dibujo de un objeto en un papel tendremos que determinar lo primero que escala utilizaremos. Los pasos son los siguientes: - Determinar si el objeto real nos entra o no en el papel. Si todas las medidas reales nos entran en el papel donde vamos a dibujarlo elegiremos una escala natural. Para esto mediremos las medidas más grandes del objeto real tanto de ancho como de alto y comprobaremos que nos entran en el papel. Si el objeto es más grande que el papel usaremos una escala de reducción, si el objeto es mucho más pequeño que el papel usaremos una escala de ampliación.

Escalas convenientes o más utilizadas: Planos generales, descriptivos o de conjunto: 1 : 500, 1 : 400, 1 : 250, 1 : 200 Planos arquitectónicos, constructivos y de detalles: 1 : 100, 1 : 75, 1 : 50, 1 : 25 Planos de detalles específicos y piezas: 1 : 20, 1 : 10, 1 : 5, 1 : 2, 1 : 1

Tipos de escalas:
