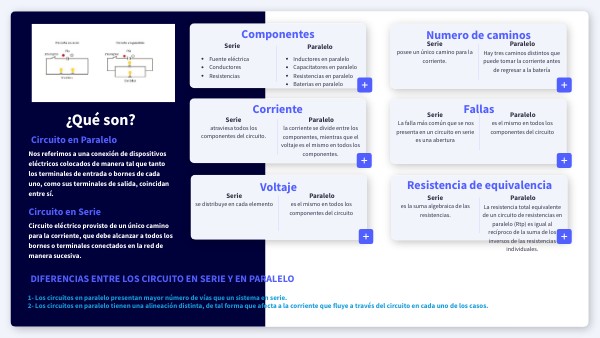

Cuadro Comparativo

Componentes

Numero de caminos

Serie

Paralelo

Serie

Paralelo

posee un único camino para la corriente.

Hay tres caminos distintos que puede tomar la corriente antes de regresar a la batería

• Inductores en paralelo
• Capacitatores en paralelo
• Resistencias en paralelo
• Baterias en paralelo

• Fuente eléctrica
• Conductores
• Resistencias

Fallas

Corriente

¿Qué son?

Serie

Paralelo

Serie

Paralelo

La falla más común que se nos presenta en un circuito en serie es una abertura

es el mismo en todos los componentes del circuito

atraviesa todos los componentes del circuito.

la corriente se divide entre los componentes, mientras que el voltaje es el mismo en todos los componentes.

Circuito en Paralelo

Nos referimos a una conexión de dispositivos eléctricos colocados de manera tal que tanto los terminales de entrada o bornes de cada uno, como sus terminales de salida, coincidan entre sí.

Resistencia de equivalencia

Voltaje

Serie

Paralelo

Serie

Paralelo

se distribuye en cada elemento

es el mismo en todos los componentes del circuito

es la suma algebraica de las resistencias.

La resistencia total equivalente de un circuito de resistencias en paralelo (Rtp) es igual al recíproco de la suma de los inversos de las resistencias individuales.

Circuito en Serie

Circuito eléctrico provisto de un único camino para la corriente, que debe alcanzar a todos los bornes o terminales conectados en la red de manera sucesiva.

DIFERENCIAS ENTRE LOS CIRCUITO EN SERIE Y EN PARALELO

1- Los circuitos en paralelo presentan mayor número de vías que un sistema en serie. 2- Los circuitos en paralelo tienen una alineación distinta, de tal forma que afecta a la corriente que fluye a través del circuito en cada uno de los casos.
