MECANICA

PALANCAS, POLEAS Y OLIPASTOS Y ENGRANAJES

PALANCAS

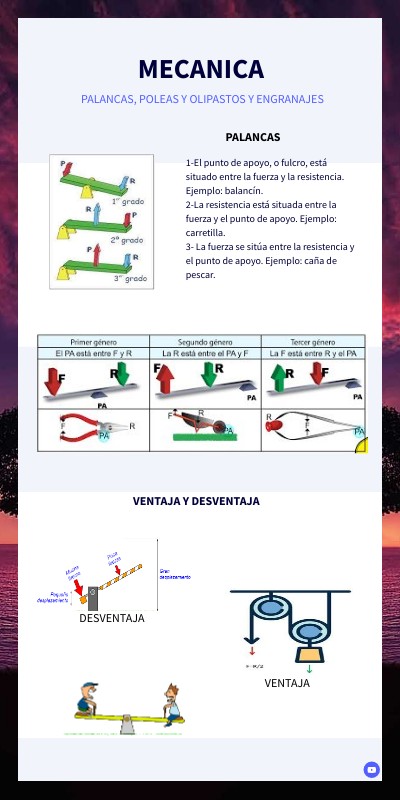

1-El punto de apoyo, o fulcro, está situado entre la fuerza y la resistencia. Ejemplo: balancín.2-La resistencia está situada entre la fuerza y el punto de apoyo. Ejemplo: carretilla. 3- La fuerza se sitúa entre la resistencia y el punto de apoyo. Ejemplo: caña de pescar.

VENTAJA Y DESVENTAJA

DESVENTAJA
VENTAJA

POLEAS Y POLIPASTOS

POLEAS

Las poleas son ruedas que tienen la superficie lateral adaptada, normalmente en forma de canal, para que una cuerda o una correa pueda estar en contacto con ella sin salirse.

POLIPASTOS

Un polipasto es un conjunto de poleas combinadas que nos permite elevar un gran peso aplicando poca fuerza.

Reduce la fuerza

www.genial.ly

ENGRANAJES

ENGRANAJES

Los engranajes o ruedas dentadas son elementos mecánicos diseñados para transmitir movimientos giratorios.

TIPOS DE ENGRANAJES

Estos dientes engranan –encajan- en los de otra rueda similar, de tal forma que cuando una de ellas gira obliga a girar a la otra.
  • Respuesta: Estos dientes engranan –encajan- en los de otra rueda similar, de tal forma que cuando una de ellas gira obliga a girar a la otra.

www.genial.ly

PIÑON Y CREMALLERA

PIÑON

El piñon permite transformar el movimiento circular en rectilineo

CREMALLERA

Cremallera perrmite transformar el movimiento circular en rectilineo.

www.genial.ly

TORNILLO SIN FIN

TORNILLO SIN FIN

El mecanismo de tornillo sin fin permite transmitir movimiento de rotacion entre dos ejes perpendiculares

MECANISMOS

Hay 3 tipos: -Apertura y cierre de una valvula hidraulica -Control de una camara de vigilancia -Elevacion de un ancla de barco

LEVA Y EXCENTRICA

LEVA Y EXCENTRICA

Las levas excentricas son mecanismos que transforman el movimiento rotativo de un eje en un movimiento rectilineo activo.

USOS
  • Acionamiento deun juguete
  • Encendido y apagado de un objeto
  • Cuentarevoluciones
  • Apertura y cierre de las valvulas de un motor

BIELA Y MANIVELA

BIELA Y MANIVELA

Una manivela es una palanca que nos permite hacer girar un dispositivo mecanico.

LOS TIPOS DE OBJETOS QUE USAN LA MANIVELA
  • Motor de combustion interna
  • Locomotora de vapor
  • Maquina de coser
