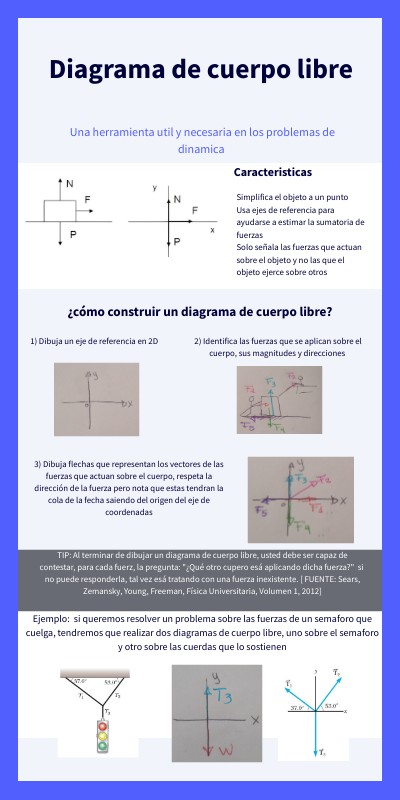

Diagrama de cuerpo libre

Diagrama de cuerpo libre

Una herramienta util y necesaria en los problemas de dinamica

Caracteristicas

Simplifica el objeto a un punto Usa ejes de referencia para ayudarse a estimar la sumatoria de fuerzas Solo señala las fuerzas que actuan sobre el objeto y no las que el objeto ejerce sobre otros

¿cómo construir un diagrama de cuerpo libre?

2) Identifica las fuerzas que se aplican sobre el cuerpo, sus magnitudes y direcciones

1) Dibuja un eje de referencia en 2D

3) Dibuja flechas que representan los vectores de las fuerzas que actuan sobre el cuerpo, respeta la dirección de la fuerza pero nota que estas tendran la cola de la fecha saiendo del origen del eje de coordenadas

TIP: Al terminar de dibujar un diagrama de cuerpo libre, usted debe ser capaz de contestar, para cada fuerz, la pregunta: "¿Qué otro cupero esá aplicando dicha fuerza?" si no puede responderla, tal vez esá tratando con una fuerza inexistente. [ FUENTE: Sears, Zemansky, Young, Freeman, Física Universitaria, Volumen 1, 2012]

Ejemplo: si queremos resolver un problema sobre las fuerzas de un semaforo que cuelga, tendremos que realizar dos diagramas de cuerpo libre, uno sobre el semaforo y otro sobre las cuerdas que lo sostienen
