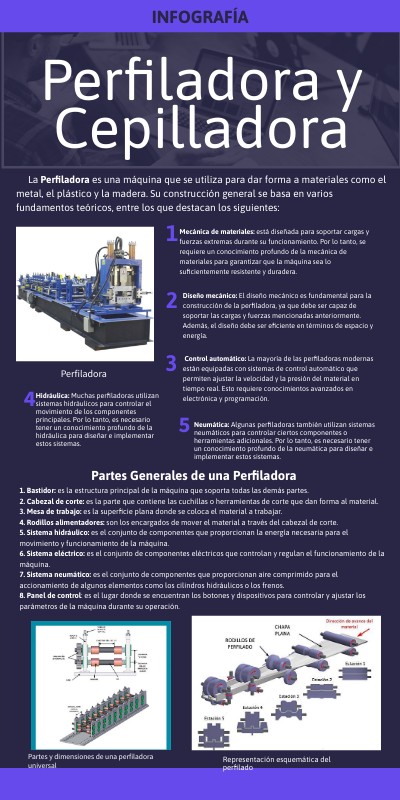

INFOGRAFÍA
Perfiladora y Cepilladora
La Perfiladora es una máquina que se utiliza para dar forma a materiales como el metal, el plástico y la madera. Su construcción general se basa en varios fundamentos teóricos, entre los que destacan los siguientes:
Mecánica de materiales: está diseñada para soportar cargas y fuerzas extremas durante su funcionamiento. Por lo tanto, se requiere un conocimiento profundo de la mecánica de materiales para garantizar que la máquina sea lo suficientemente resistente y duradera.
Diseño mecánico: El diseño mecánico es fundamental para la construcción de la perfiladora, ya que debe ser capaz de soportar las cargas y fuerzas mencionadas anteriormente. Además, el diseño debe ser eficiente en términos de espacio y energía.
Control automático: La mayoría de las perfiladoras modernas están equipadas con sistemas de control automático que permiten ajustar la velocidad y la presión del material en tiempo real. Esto requiere conocimientos avanzados en electrónica y programación.
Perfiladora
Hidráulica: Muchas perfiladoras utilizan sistemas hidráulicos para controlar el movimiento de los componentes principales. Por lo tanto, es necesario tener un conocimiento profundo de la hidráulica para diseñar e implementar estos sistemas.
Neumática: Algunas perfiladoras también utilizan sistemas neumáticos para controlar ciertos componentes o herramientas adicionales. Por lo tanto, es necesario tener un conocimiento profundo de la neumática para diseñar e implementar estos sistemas.
Partes Generales de una Perfiladora
1. Bastidor: es la estructura principal de la máquina que soporta todas las demás partes.
2. Cabezal de corte: es la parte que contiene las cuchillas o herramientas de corte que dan forma al material.
3. Mesa de trabajo: es la superficie plana donde se coloca el material a trabajar.
4. Rodillos alimentadores: son los encargados de mover el material a través del cabezal de corte.
5. Sistema hidráulico: es el conjunto de componentes que proporcionan la energía necesaria para el movimiento y funcionamiento de la máquina.
6. Sistema eléctrico: es el conjunto de componentes eléctricos que controlan y regulan el funcionamiento de la máquina.
7. Sistema neumático: es el conjunto de componentes que proporcionan aire comprimido para el accionamiento de algunos elementos como los cilindros hidráulicos o los frenos.
8. Panel de control: es el lugar donde se encuentran los botones y dispositivos para controlar y ajustar los parámetros de la máquina durante su operación.
Partes y dimensiones de una perfiladora universal
Representación esquemática del perfilado
Representación de la línea típica de perfilado.
Mecanismo de Retorno Rápido
El mecanismo de retorno rápido de una perfiladora es un sistema que permite que el cabezal de la máquina se mueva rápidamente hacia atrás y hacia adelante para cambiar de posición entre las pasadas de corte. Esto ayuda a aumentar la eficiencia y la productividad al reducir el tiempo necesario para ajustar la máquina entre las pasadas.
El mecanismo de retorno rápido generalmente consta de un motor eléctrico o hidráulico que impulsa un sistema de engranajes y levas. Cuando se activa, el motor gira los engranajes y las levas, lo que hace que el cabezal se mueva rápidamente hacia atrás y luego vuelva a su posición original.
El mecanismo de retorno rápido también puede estar equipado con sensores y controles electrónicos para garantizar una precisión óptima en el posicionamiento del cabezal. Esto ayuda a minimizar los errores y asegura que cada pasada sea uniforme y precisa.
Operaciones de la Perfiladora
Las operaciones que se pueden realizar con una perfiladora incluyen:
1. Fresado: esta es la operación principal de la perfiladora, en la que se utiliza una fresa para cortar el material y dar forma a la pieza.
2. Taladrado: se utiliza una broca para hacer agujeros en la pieza.
3. Roscado: se utiliza un macho para cortar roscas en la pieza.
4. Ranurado: se utiliza una herramienta especial para hacer ranuras en la pieza.
5. Escariado: se utiliza una herramienta especial para hacer agujeros con un acabado suave y preciso.
6. Rectificado: se utiliza una muela abrasiva para rectificar superficies planas o curvas de la pieza.
7. Corte por chorro de agua: algunas perfiladoras están equipadas con un sistema de corte por chorro de agua, que utiliza un chorro de agua a alta presión para cortar el material.
Herramientas de la Perfiladora
Las herramientas de la perfiladora pueden variar según el tipo de perfilado que se desee realizar, pero algunas de las herramientas más comunes son:
1. Fresas: son herramientas con filos cortantes que se utilizan para cortar y dar forma a los materiales.
2. Cuchillas: son herramientas con filos afilados que se utilizan para cortar y dar forma a los materiales.
3. Discos abrasivos: son discos con partículas abrasivas que se utilizan para lijar y pulir los materiales.
4. Brocas: son herramientas con punta afilada que se utilizan para perforar agujeros en los materiales.
5. Cabezales de corte múltiple: son cabezales con varias fresas o cuchillas que permiten realizar varios cortes al mismo tiempo.
6. Herramientas de conformado: son herramientas especiales diseñadas para dar forma a los materiales según el perfil deseado.
7. Herramientas de medición y ajuste: son herramientas que permiten medir y ajustar la precisión del perfilado realizado.
La Cepilladora es una máquina de corte rectilíneo, en la que el movimiento principal de corte lo tiene la pieza que va montada sobre la mesa que se desplaza longitudinalmente con movimiento alternativo. Su operación consiste en la elaboración de superficies planas, rebajes y otras formas geométricas en las piezas. La cepilladora arranca el material haciendo pasar la herramienta de corte por la pieza a trabajar.
Cepilladora
Partes de un Cepilladora
Tipos de Cepilladoras
1. Cepillo Tipo Biela 2. Cepillo de Codo Hidráulico 3. Cepillo de Mesa 4. Cepilladora de dos Montantes 5. Cepilladora de un Montante
Operaciones de las Cepilladoras
Son: 1. Planeado: consiste en mecanizar superficies planas. Es la operación más habitual en mecanidado. 2. Ranurado: consiste en mecanizar ranuras, las cuales tienen muchas utilidades diferentes en el mecanizado 3. Rebajado: consiste en bajar la cota de una franja longitudinal de la pieza a otra inferior, en realidad un rebaje se puede considerar como un ranurado más ancho y de baja profundidad.
Formas de cepillado
