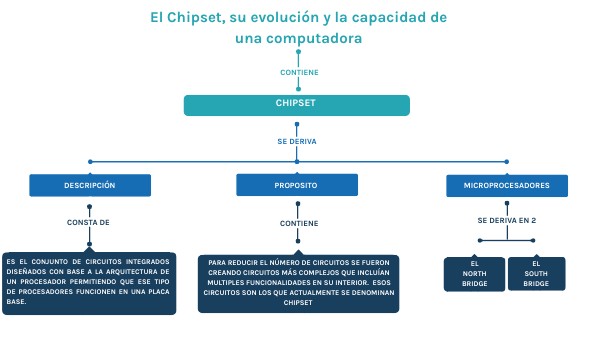

El Chipset, su evolución y la capacidad de una computadora
CONTIENE
Chipset
sE DERIVA
DESCRIPCIÓN
pROPOSITO
microprocesadores
Se deriva en 2
cONSTA DE
CONTIENE
es el conjunto de circuitos integrados diseñados con base a la arquitectura de un procesador permitiendo que ese tipo de procesadores funcionen en una placa base.
Para reducir el número de circuitos se fueron creando circuitos más complejos que incluían multiples funcionalidades en su interior. Esos circuitos son los que actualmente se denominan chipset
El North Bridge
El South Bridge
El Chipset, su evolución y la capacidad de una computadora
CONTIENE
Chipset
sE DERIVA
microprocesadores
sE DERIVA en 2
El South Bridge
El North Bridge
- discos IDE
- puertos USB
- SATA
- RAID,
- Ranuras PCI
- Ranura AMR
- Ranura CNR
- Puertos infrarrojos,
- disquetera
- LAN
- Microprocesador
- La memoria RAM
- El puerto gráfico AGP
- El PCI-Express de gráficos
- Las comunicaciones con el puente sur
cONSTA DE
cONSTA DE
Controla
Se usa como puente de enlace entre el microprocesador y la memoria.
Controla
Es el encargado de comunicar el procesador con el resto de los periféricos.
El Chipset, su evolución y la capacidad deuna computadora
CONTIENE
CHIPSET
DERIVA EN
fUNCIONAMIENTO
CONSTA DE 2
SE DEFINE
PC
pORTATIL
SE DEFINE
SE DEFINE
El Chipset es el que hace posible que la placa base funcione como eje del sistema, dando soporte a varios componentes e interconectándolos de forma que se comuniquen entre ellos haciendo uso de diversos buses.
el chipset puede ser diseñado a la medida y aunque no soporte gran variedad de tecnologías, presentará alguna interfaz de dispositivo.
el Chipset debe tener interfaces estándar para los demás dispositivos. Esto permite escoger entre varios dispositivos estándar
El Chipset, su evolución y la capacidad de una computadora
CONTIENE
Placa base
sE DERIVA
DESCRIPCIÓN
pROPOSITO
partes
contiene
cONSTA DE
CONTIENE
- Zócalo
- chipset
- Conectores de alimentación
- Ranuras o slots de memoria RAM
- VRM
- Ranuras o slots de expansión
- Conectores de entrada y salida
- BIOS
- Tarjetas de sonido y de red
Una placa base es un circuito impreso al que se conectan el resto de los componentes de un ordenador para que estos funcionen de manera óptima. También se las conoce con el nombre de placas madre.
une los componentes de la computadora en un mismo punto y les permite comunicarse entre sí. Sin ella, ninguna de las piezas de la computadora, como el CPU, la GPU o el disco duro, podrían interactuar.
