Bobine Tesla Musicale
Introduction

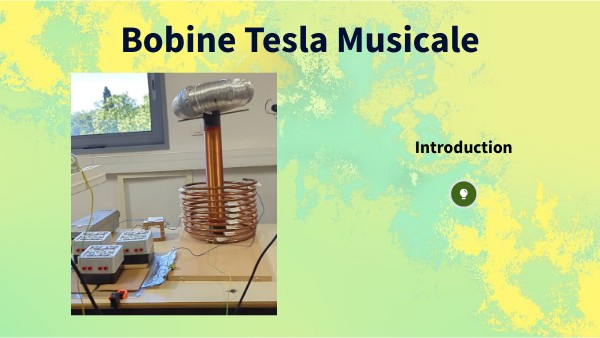

Bobine Tesla Musicale
1 - Transformateur 2 - Capacité 3 - Éclateur 4 - Bobine Primaire 5 - Bobine secondaire 6 - Electrode Torique 7 - Terre 8 - MIDI
Transformateur
Le transformateur joue un rôle essentiel dans le fonctionnement de la bobine tesla. Il permet de convertir la tension alternative du réseau électrique en une tension très haute, typiquement de plusieurs milliers de volts. Notre générateur nous fais passer de 230V à 4000 V.
Capacité
Il permet d'accumuler de charge électrique pour pouvoir les réutiliser ultérieurement.pour le décrire en quelque mots c’est deux plaques métalliques parallèles qui vont être espacées par un isolant électrique qui va accumuler des charge entre les deux plaque pour pouvoir les relâcher qu’on va fabriquer par nous même.
Éclateur
L'éclateur est un élément que l'on peut facilement construire soi-même. Pour décharger le condensateur en surtension dans la bobine primaire, nous avons fabriqué un éclateur simple en utilisant un carré en bois et en y clouant deux vis à leurs extrémités.
Bobine Primaire
La bobine primaire est l'un des éléments clés de la Bobine Tesla. Elle produit un champ magnétique alternatif à haute fréquence. Elle est alimentée par notre circuit (transformateur, condensateur, eclateur), ce qui permet de produire des impulsions électriques à haute fréquence pour alimenter la Bobine Tesla
Bobine secondaire
La bobine secondaire de notre Bobine Tesla est composée de 800 tours de fil de cuivre isolé. Sa principale fonction est d'amplifier le champ magnétique alternatif à haute fréquence produit par la bobine primaire pour générer des arcs électriques impressionnants.
Electrode torique
L'électrode torique permet de concentrer et de contrôler les arcs électriques produits par la bobine. Elle est composée d'un anneau métallique en forme de torus, qui est généralement fixé à la partie supérieure de la bobine secondaire, nous l'avons reliée à une source d'électricité haute tension (notre circuit), ce qui crée un champ électrique intense dans l'anneau.
Terre
Il est important de relier une Bobine Tesla à la terre pour des raisons de sécurité. Les arcs électriques produits par la bobine peuvent être extrêmement dangereux, car ils peuvent atteindre des tensions très élevées. Si la Bobine Tesla n'est pas correctement mise à la terre, ces arcs électriques peuvent potentiellement s'échapper de la bobine et électrocuter les personnes ou endommager les équipements environnants.
MIDI
Le Musical Instrument Digital Interface ou MIDI est un protocole de communication et un format de fichier dédiés à la musique, et utilisés pour la communication entre instruments électroniques, contrôleurs, séquenceurs, et logiciels de musique. Le protocole MIDI ne transmet pas de signal audio, mais uniquement des messages de commandes.
Introduction
La bobine Tesla, ou transformateur de Tesla, est une machine électrique fonctionnant avec du courant alternatif à haute fréquence et permettant de produire de très hautes tensions. Notre but est de réussir à faire des éclairs de 40 cm avec la bobine tesla. Par la suite, nous aimerions faire de la musique avec ses éclairs.
Schéma et structure
Vidéos
Sources
Schéma et structure
Vidéos
Sources
Damien ZBINDEN - Bobine de Tesla Musicale Image MIDI : https://onetesla.com
