Pont à voûte

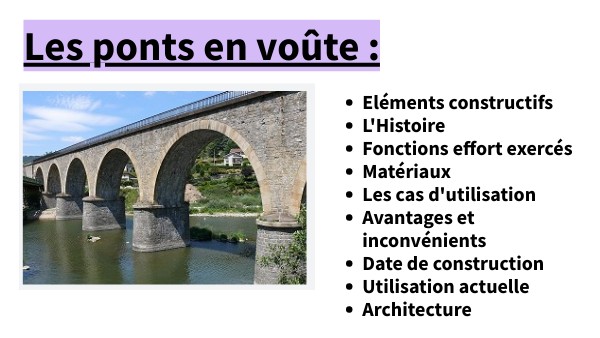

Les ponts en voûte :

• Eléments constructifs
• L'Histoire

• Fonctions effort exercés
• Matériaux
• Les cas d'utilisation
• Avantages et inconvénients
• Date de construction
• Utilisation actuelle
• Architecture

Type et éléments constructifs

Plusieurs critères peuvent différencier les ponts voûtés : la forme de la voûte, le type d'appareillage de la voûte, le type d'avant-bec ou d'arrière-bec. Ainsi la voûte peut être en plein cintre (demi-cercle parfait), en arc de cercle (segment d'arc), en ogive, en anse de panier ou en ellipse.

Courbe obtenue par le raccordement de deux arcs de cercle à l'aide d'un troisième de rayon plus grand.

anse de panier :

* ellipse :

* ogive :

courbe plane fermée obtenue par l’intersection d’un cône

Arc brisé

* avant-bec :

Partie profilée en amont d'une pile de pont.

* appareillage :

Ensemble d'appareils et d'accessoires divers disposés pour un certain usage.

Fonction et efforts exercés

Un pont sert à circuler , il doit subire une charge, ces charges se rependent "l'ELEMENT TRAVAILLANT EN COMPRESSION" ET CIRCULENT DANS LA CULEE"cet charge et alors rependu dans le sol.

* culée :

Massif de maçonnerie destiné à contenir la poussée d'un arc, d'une arche, d'une voûte.

L'Histoire

L'invention de la voûte remonte à plus de 2500 ans avant J.C. La découverte de constructions avec des voûtes de cette époque en Asie Mineure ou en Egypte.

* Asie mineure :

vaste bloc de territoires situé à l'extrémité occidentale de l'Asie.

MATERIAUX UTILISES

Les matériaux constitutifs des voûtes sont des pierres taillées, très résistantes à la compression mais peu à la flexion, alors que les matériaux des autres familles de ponts en arc (bois, béton, béton armé, béton précontraint, métal, composites) présentent une certaine élasticité et peuvent travailler en flexion.

*précontraint :

technique de construction des structures ou des composants en béton

Les cas d'utilisation

Un pont à voûte est un ouvrage d'art qui permet de franchir un obstacle naturel ou artificiel (dépression, cours d'eau, voie de communication, rivière, vallée, ravin, canyon) en passant par-dessus. Le franchissement supporte le passage d'humains et de véhicules dans le cas d'un pont routier, ou d'eau dans le cas d'un aqueduc.

Introduction here

Write a title

Ex: Ceci est une rivière.

This is a paragraph of text waiting to be awesome subtitle

Canal destiné à capter et à conduire l'eau d'un lieu à un autre.

* aqueduc :

introduction

write a title here

Avantages et inconvénients

Avantages :

Un des avantages de ce type de ponts est qu'ils peuvent être construits sur presque tous les types de terrain, grâce à leur mode constructif. Il enjambe des distances importantes comme le pont suspendu. La répartition des forces au niveau des piliers rend inutile la réalisation de massifs d'ancrage dans les berges.

Inconvénients :

La construction d'un pont à voûtes limite la distance entre les piles (environ 50 mètres). Coût de construction important, car nécessite beaucoup de temps et de main d'œuvre par rapport aux nouvelles techniques. La construction en maçonnerie nécessite la réalisation de coffrage.

Date de construction

L'utilisation des voûtes remonte à -2500 ans avant J.C., le premier pont à voûte selon les dires fût construit aux alentours de 177 avant J-.C., car le pont des sénateurs à Rome daterais d'environs de 177 avant J-.C.

Pont du gard en 1557, à cette époque les ponts en voûtes existés depuis déjà trés longtemps.

L'Architecture

Le ponts à voûte est constituée de pierres rayonnantes, comprimées sous la charge des véhicules empruntant le pont. Les efforts se répartissent sur les piles et sur les culées à chaque extrémité pour résister à la compression.

Création d'une voûte :

structure de pierre dans laquelle les vides sont plus importants que les pleins

L'Architecture

Le ponts à voûte est constituée de pierres rayonnantes, comprimées sous la charge des véhicules empruntant le pont. Les efforts se répartissent sur les piles et sur les culées à chaque extrémité pour résister à la compression.

Création d'une voûte :

Utilisation actuelle

Les ponts en voûte sont toujours utilisés pour la circulation qui permet de traverser des obstacles ou de les évités mais les autres ponts sont beaucoup plus utilisés contrerement aux autres.

The End

FIN

Présenté par Khadija Athie et Sarah Ezzayani
