TinkerCAD

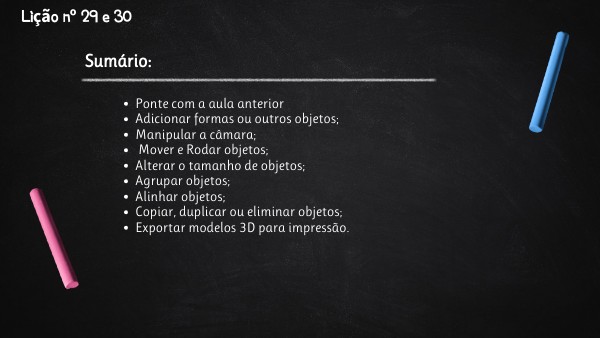

Lição nº 29 e 30

Sumário:

• Ponte com a aula anterior
• Adicionar formas ou outros objetos;
• Manipular a câmara;

• Mover e Rodar objetos;
• Alterar o tamanho de objetos;
• Agrupar objetos;

• Alinhar objetos;
• Copiar, duplicar ou eliminar objetos;

• Exportar modelos 3D para impressão.

Modelação 3D

Modelação 3D

A modelação de objetos em 3D permite criar ou modificar a representação de um objeto em três dimensões.Atualmente, podes criar os teus próprios objetos em 3D num computador e “imprimi--los” numa impressora 3D.

Aplicações de modelação 3D

Sketchup

Quando iniciarmos a aplicação surge a possibilidade de acedermos a projetos previamente guardados ou à criação de um novo projeto 3D, circuito eletrónicos ou a tutoriais (lições) muito simples que ajudam a realizar as operações mais comuns. Mais recentemente é também possível projetar objetos 3D utilizando blocos de código.

Menu Lateral

O menu lateral, situado no lado direito da área de trabalho, permite construir um conjunto de formas básicas que conjugadas entre si permitirão a realização de formas mais elaboradas. É também possível a modelação tridimensional de textos, números bem como a utilização de peças previamente instaladas ou de kits destinados a serem construídos em impressoras 3D. Existe ainda um interessante simulador de circuitos eletrónicos.

Formas Básicas

Permite adicionar objetos ao plano de trabalho.

Exercício Prático

Imaginemos que queremos construir um sofá. Para isso vamos utilizar algumas das formas básicas disponibilizadas pela aplicação.

Para tal, vamos utilizar duas caixas, atribuir as respetivas dimensões e proceder a uma operação booleana, isto é à subtração de uma forma dentro da outra (neste caso iremos subtrair a caixa laranja à caixa vermelha)

Movimentar e Inspetor

Sempre que pretendemos movimentar uma peça podemos clicar em qualquer ponto desde que não coincida com qualquer ponto ou seta da peça.

O inspetor é uma janela que permite a definição de alguns atributos da forma.

Mudar o Ponto de vista

Outro truque para facilitar a modelação 3D é adequar o nosso ponto de vista. Para isso dispomos de um menu muito útil que permite fazer zoom (in e out), mudar para o modo perspetiva ou ortogonal, ajustar todas as peças numa vista única ou selecionar o ponto de vista pretendido tendo um cubo como referência.

"Um bom domínio dos diferentes pontos de vista bem como da movimentação de objetos é essencial para uma boa modelação 3D. Aqui podemos constatar o resultado da subtração da peça cor de laranja relativamente à peça vermelha (operação booleana)

Mover o Plano de trabalho

Toda a modelação é realizada com recurso ao chamado plano de trabalho. Este geralmente apresenta-se na posição horizontal numa quadrícula azul. Para definir um novo plano de trabalho selecionamos a opção “Plano de Trabalho” no topo do menu (lado direito) e clicamos no lado da peça a considerar (o mesmo apresentar-se-á automaticamente a amarelo).

Medir, redimensionar e rodar

Se selecionarmos qualquer um dos pequenos quadrados brancos da peça ficamos imediatamente com a informação das dimensões associadas à altura, largura e profundidade. Se pretendermos alterar alguma medida basta introduzir as novas medidas e automaticamente a peça reajustar-se-à. Para rodar a peça basta clicar no símbolo e introduzir o ângulo de rotação desejado (em função do plano de trabalho).

Alinhar Formas

Existe um comando muito útil no TinkerCad e que permite o alinhamento das peças de forma a facilitar todo o trabalho de modelação. Selecionamos as peças que pretendemos estabelecer o alinhamento (Figs 1 e 2) e selecionamos os pontos pretos para especificar os pontos de alinhamento na horizontal ou na vertical: à esquerda, ao centro e à direita. Depois de posicionados os objetos entre si é possível copiar e colocar as cópias criadas nos pontos desejados. Neste exemplo os quatro pés do sofá (Fig.3).

Agrupar e desagrupar

No trabalho de modelação é muito comum fazermos o agrupamento (união) e o desagrupamento (separação) de formas. Para o fazer basta selecionar as formas e clicar numa das opções do menu.

Gerador de Formas

O TinkerCad traz de raiz uma biblioteca de formas que poderão ser configuradas de acordo com as necessidades do utilizador

Algumas Teclas de atalho

Exportar Modelos 3D

- Clicar na opção EXPORTAR

- De seguida, devemos selecionar o formato pretendido, para que seja feita a trnsferência do ficheiro

Exportar Modelos 3D

O ficheiro descarregado pode ser usa do para imprimir o projeto numa impressora 3D ou simplesmente enviado para algum sítio web que forneça um serviço de impressão 3D .Na opção Enviar podes descarregar o projeto como uma imagem (no formato png).

Questões???

Subtítulo

Lição nº 31 e 32

Sumário:

• Ponte com a aula anterior
• Verificar as dificuldades sentidas na realização do projeto "Dado"
• Realização de Quizizz
• Espaço para dúvidas
• Elaboração de um novo projeto "Porta-Chaves"

Tarefa Proposta

1º Passo

Criar novo design.

Objetivo:

Pretndo que elabores um porta-chaves, através da Modelação 3D.

2º Passo

Adiciona o objeto "caixa" e transforma-o num paralelipipedo com 5 milimetros de altura e 25 milímetros de cumprimentos

3º Passo

Adiciona ao plano de trabalho o objeto “Texto” e escreve nele o teu nome.

4º Passo

Posiciona o nome dentro do paralelepípedo criado anteriormente e ajusta os tamanhos, caso seja necessário.

5º Passo

Adiciona num dos lados da caixa o objeto “Aro”, que servirá para prender a argola metálica doporta-chaves.

6º Passo

Como alternativa à forma como o teu nome surge, podes transformar o texto num orifício.

7º Passo

Altera a cor do objeto.

Espaço para dúvidas
