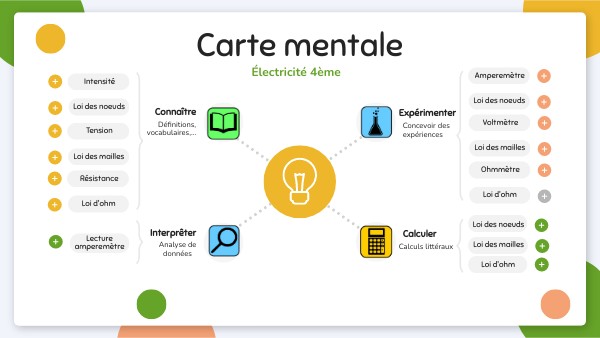

Carte mentale
Électricité 4ème
Amperemètre
Intensité
Loi des noeuds
Loi des noeuds
Connaître
Expérimenter
Voltmètre
Définitions, vocabulaires,...
Concevoir des expériences
Tension
Loi des mailles
Loi des mailles
Ohmmètre
Résistance
Loi d'ohm
Loi d'ohm
Loi des noeuds
Interprêter
Calculer
Lecture amperemètre
Analyse de données
Loi des mailles
Calculs littéraux
Loi d'ohm
Connaître
L'intensité du courant électrique
L'intensité du courant électrtique est le débit d'électricité passant dans le circuit.
EXEMPLE
01
L'intensité du courant est noté I et s'éxprime en Ampère (A)
I = 0,3 A
02
L'intensité du courant électrique se mesure avec un ampèremétre branché en série
03
10A
COM
mA
Connaître
La tension électrique
La tension électrique est ce qui va pousser l'électricité (les électrons) à se déplacer
EXEMPLE
01
La tension électrique est noté U et s'éxprime en volt (V)
U = 230 V
02
COM
La tension électrique se mesure avec un voltmétre branché en dérivation
03
Connaître
La résistance électrique
EXEMPLE
La résistance électrique est ce qui va ralentir l'électricté (les électrons).
01
La résistance électrique est noté R et s'éxprime en ohm (Ω)
R = 230 Ω
02
La valeur d'une résistance électrique se mesure avec un ohmmètre directement branché sur l'objet
COM
03
Connaître
La loi d'ohm
U1
Loi d'ohm :
= R
U3
Avec U la tension de la résistance I l'intensité qui la traverse et R la valeur de la résistance
U2
Connaître
La loi des noeuds
La somme des intensités qui entrent par un noeud est égale à la somme des intensités qui en sortent
... et lorsqu'il n'y a pas de noeud...
I1
I1
I2
I2
I3
I3
Connaître
La loi des noeuds
I1
I2
I3
Dans un circuit à une maille (ne comportant pas de noeud), l'intensité du courant est la même partout dans le circuit
I1 = I2 = I3
Connaître
...
La loi des mailles
Dans une maille, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des recepteurs
U1
... et lorsqu'il y a plusieurs mailles...
U2
U3
Connaître
La loi des mailles
U1
Selon la loi des mailles :Dans la maille rouge, la tension aux bornes du générateur (U1) est égale à la somme des tensions aux bornes des récepteurs (U2 et U4)
U2
U3
Selon la loi des mailles :Dans la maille bleue, la tension aux bornes du générateur (U1) est égale à la somme des tensions aux bornes des récepteurs (U2 et U3)
U1 = U2 + U4U1 = U2 + U3
U4
Interprêter
Quelle est la valeur de l'intensité mesurée à l'amperemètre ?
0,01
I = 0,01 A
157
I = 157 mA
Expérience
Utilisation d'un amperemètre
I1
I2
I3
I2
I3
I1
Mesure de I2
Expérience
Utilisation d'un amperemètre
Mesure de I2 en milliampère (mA)
Mesure de I2 en ampère (A)
Expérience
Démontrer la loi des noeuds
Mesure de I2
Mesure de I1
I1
I1
I2
I2
I3
I3
Une fois les mesures de I1 ,I2 et I3 faites, ne reste plus qu'à vérifier si I1 = I2 + I3
Mesure de I3
Expérience
Utilisation d'un voltmètre
U1
U1
Mesure de U2
U2
U3
U2
U3
Expérience
Utilisation d'un voltmètre
Mesure de U2 en volt (V)
Expérience
Démontrer la loi des mailles
Mesure de U2
Mesure de U1
U3
U2
U1
Une fois U1, U2 et U3 mesurées, ne reste plus qu'à vérifier si U1 = U2 + U3
Mesure de U3
Expérience
Utilisation d'un ohmmètre
Mesure de la résistance du corps humain
Mesure de la resistance du bois
Mesure de la resistance d'une lampe
Expérience
Utilisation d'un ohmmètre
Mesure d'une résistance (Ω)
Expérience
Démontrer la loi d'ohm
Calculer
Utiliser la loi des noeuds
Données : I1 = 0,3 A I4 = 57 mA
I1
I2
I3
I5
I4
I6
I7
Consigne : Quelle est la valeur de I2, I3, I6 et I7 ?
Rédiger
Finalement Au noeud A : 0,3 = I2 + 0,057 Au noeud D : I7 = I1 = 0,3 A
Selon la loi des noeuds au noeud A : I1 = I2 + I3 Selon la loi des neouds au noeud B : I3 = I4 + I5 (avec I5 = 0 A car interrupteur ouvert, le courant ne peut pas circuler dans cette branche) donc I3 = I4 Selon la loi des noeuds au noeud C : I4 + I5 = I6 donc I4 = I6 = I3 = 57 mA = 0,057 A Selon la loi des noeuds au neoud D : I2 + I6 = I7
Calculer
Utiliser la loi des mailles
U1
Données : U2 = 4 V U4 = 8 V
Consigne : Quelle est la valeur de U1 et U3 ?
Rédiger
U2
...
U3
Selon la loi des mailles dans la maille rouge U1 = U2 + U4 = 4 + 8 = 12 VSelon la loi des mailles dans la maille bleueU1 = U2 + U3 Donc 12 = 4 + U3 Ainsi U3 = 8 V
U4
Calculer
Utiliser la loi d'ohm
Données : U1 = 6 V U2 = 2 V I = 0,05 A
U1
Consigne : Quelle est la valeur R de la resistance ?
Rédiger
U3
Selon la loi des mailles : U1 = U2 + U3 Donc U3 = 6 - 2 = 4V Selon la loi d'ohm : U3
U2
= R
Ainsi R = = 80
0,05
