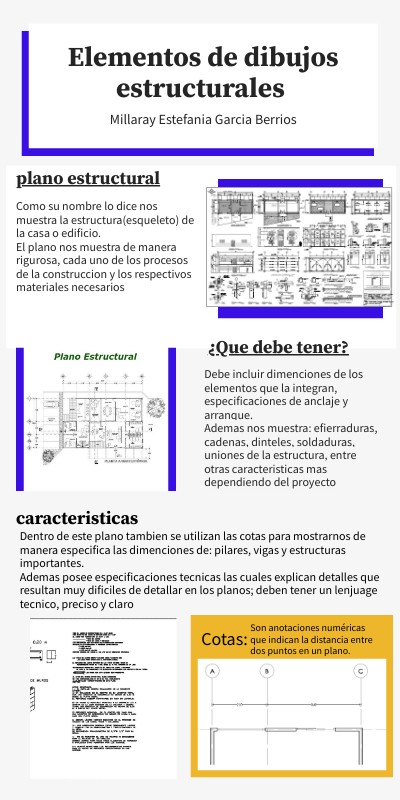

Elementos de dibujos estructurales
Millaray Estefania Garcia Berrios
plano estructural
Como su nombre lo dice nos muestra la estructura(esqueleto) de la casa o edificio.El plano nos muestra de manera rigurosa, cada uno de los procesos de la construccion y los respectivos materiales necesarios
¿Que debe tener?
Debe incluir dimenciones de los elementos que la integran, especificaciones de anclaje y arranque.Ademas nos muestra: efierraduras, cadenas, dinteles, soldaduras, uniones de la estructura, entre otras caracteristicas mas dependiendo del proyecto
caracteristicas
Dentro de este plano tambien se utilizan las cotas para mostrarnos de manera especifica las dimenciones de: pilares, vigas y estructuras importantes. Ademas posee especificaciones tecnicas las cuales explican detalles que resultan muy dificiles de detallar en los planos; deben tener un lenjuage tecnico, preciso y claro
Son anotaciones numéricas que indican la distancia entre dos puntos en un plano.
Cotas:
