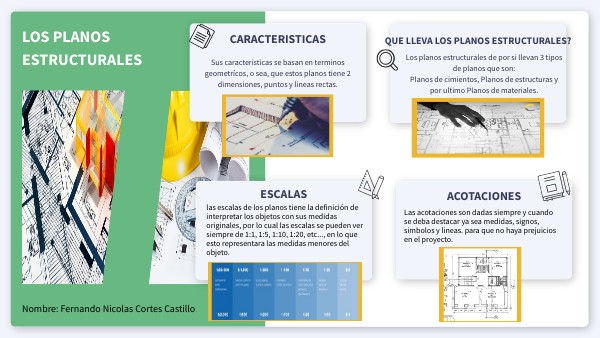

LOS PLANOS ESTRUCTURALES
CARACTERISTICAS
QUE LLEVA LOS PLANOS ESTRUCTURALES?
Los planos estructurales de por si llevan 3 tipos de planos que son:Planos de cimientos, Planos de estructuras y por ultimo Planos de materiales.
Sus caracteristicas se basan en terminos geometrícos, o sea, que estos planos tiene 2 dimensiones, puntos y lineas rectas.
ESCALAS
ACOTACIONES
las escalas de los planos tiene la definición de interpretar los objetos con sus medidas originales, por lo cual las escalas se pueden ver siempre de 1:1, 1:5, 1:10, 1:20, etc..., en lo que esto representara las medidas menores del objeto.
Las acotaciones son dadas siempre y cuando se deba destacar ya sea medidas, signos, simbolos y lineas. para que no haya prejuicios en el proyecto.
Nombre: Fernando Nicolas Cortes Castillo
