¿QUE ES UN PLANO ESTRUCTURAL ?

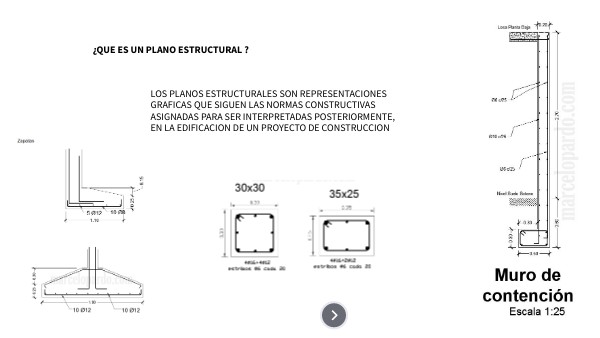

LOS PLANOS ESTRUCTURALES SON REPRESENTACIONES GRAFICAS QUE SIGUEN LAS NORMAS CONSTRUCTIVAS ASIGNADAS PARA SER INTERPRETADAS POSTERIORMENTE, EN LA EDIFICACION DE UN PROYECTO DE CONSTRUCCION

  • PERMITEN GUIARNOS EN LA CONSTRUCCION DE UNA OBRA
  • DEBE TENER UNA SECUENCIA CONSTRUCTIVA
  • NOS MUESTRA EN DETALLE CADA ELEMENTO
  • NOS GUIAN PARA QUE EN SU CONJUNTO SEPAMOS MATERIALIZAR EL PROYECTO TRAZADO EN PAPEL

¿ PARA QUE NOS SIRVEN LOS PLANOS ESTRUCTURALES ?

¿ QUE ELEMENTOS COMPONEN UN PLANO DE ESTRUCTURA?

1.-Tipo de Fundaciones 2.-Detalles de encuentro entre vigas y pilares. 3.-Profundidad de excavación. 4.-Pilares, ubicación y distancia entre ellos. 5.-Detalles de los estribos de cada modelo de pilar. 6.-Características de materiales a usar de acuerdo a la normativa exigida. 7.-Detalles estructurales. 8.- ENTRE OTROS

FUNDACIONES
