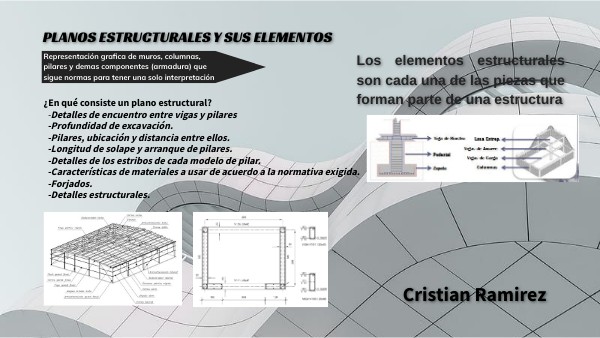

PLANOS ESTRUCTURALES Y SUS ELEMENTOS
Los elementos estructurales son cada una de las piezas que forman parte de una estructura
Representación grafica de muros, columnas, pilares y demas componentes (armadura) que sigue normas para tener una solo interpretación
¿En qué consiste un plano estructural? -Detalles de encuentro entre vigas y pilares -Profundidad de excavación. -Pilares, ubicación y distancia entre ellos. -Longitud de solape y arranque de pilares. -Detalles de los estribos de cada modelo de pilar. -Características de materiales a usar de acuerdo a la normativa exigida. -Forjados. -Detalles estructurales.
