Son herramientas que sirven para monitorizar un determinado estado de un elemento digital concreto. Esta labor hace años se realizaba de forma analógica y muy imprecisa.
BRANDO IMANOL JERONIMO CUAHUA 6BK
Un codificador tiene 2 a la n lineas de entrada y n lineas de salida.
CODIFICADORES y decofificadores
INDICADORES NUMERICOS
Un decodificador puede contener n cantidad de lineas de entrada y como salida tiene 2 a la n lineas de salida.
CIRCUITOS COMBINACIONALES
Es un circuito combinacional que tiene una entrada de información de datos y n entradas de control que sirven para seleccionar una de las 2ⁿ salidas, por la que ha de salir el dato que presente en la entrada.
DEmultiplexores
MULTIPLEXORES
Es un circuito digital que selecciona una de entre varias entradas de datos Ii y lleva su valor lógico a la única salida Z del circuito.

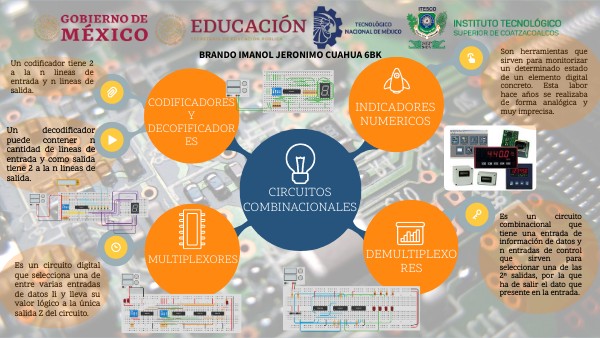

MAPA CONCEPTUAL CIRCUITOS COMBINACIONALES
imct20.bjeronimoc
