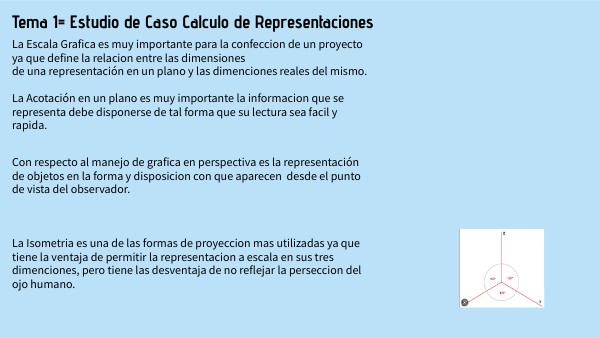

Tema 1= Estudio de Caso Calculo de Representaciones

La Escala Grafica es muy importante para la confeccion de un proyecto ya que define la relacion entre las dimensionesde una representación en un plano y las dimenciones reales del mismo. La Acotación en un plano es muy importante la informacion que se representa debe disponerse de tal forma que su lectura sea facil y rapida.

Con respecto al manejo de grafica en perspectiva es la representación de objetos en la forma y disposicion con que aparecen desde el punto de vista del observador.

La Isometria es una de las formas de proyeccion mas utilizadas ya que tiene la ventaja de permitir la representacion a escala en sus tres dimenciones, pero tiene las desventaja de no reflejar la perseccion del ojo humano.
