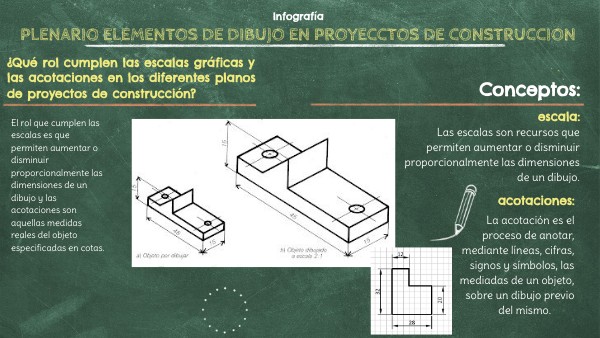

¿Qué rol cumplen las escalas gráficas y las acotaciones en los diferentes planos de proyectos de construcción?

Conceptos:

escala:

El rol que cumplen las escalas es que permiten aumentar o disminuir proporcionalmente las dimensiones de un dibujo y las acotaciones son aquellas medidas reales del objeto especificadas en cotas.

Las escalas son recursos que permiten aumentar o disminuir proporcionalmente las dimensiones de un dibujo.

acotaciones:

La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de un objeto, sobre un dibujo previo del mismo.mas.

¿Qué opinión pueden esgrimir respecto al manejo de grafica en perspectivas para la elaboración de planos de construcción?

Personalmente creo que es un gran complemento para lo planos ya que otorga una vista de el/los objetos en el espacio, ademas considero que seria mas facil de analizar por personas que no tienen cercania con la interpretacion de planos mas complejos.

conceptos:

PERSPECTIVA: La perspectiva es una forma de representacion que intenta reproducir en una superficie plana la profundidad del espacio y la imagen tridimencional con que se muestran los objetos a la vista.

¿Qué importancia le entrega a la axonometría e isometría en la representación gráfica de diferentes elementos constructivos?

la importancia de la axonometria e isomatria es que nos permite representar elementos geometricos o volumenes en un plano, obteniendo un asi un objeto tridimencional

conceptos.

ISOMETRICA: reprecentacion visual de un objeto tridimencional, en ella se disponen tres ejes con ángulos de 120º entre ellos.

AXONOMETRIA: sistema de representacion de un cuerpo en un plano mediante proyecciones obtenidas segun tres ejes conserbando sus proporciones(altura,anchura y longitud).
