CIMBRA DE MADERA

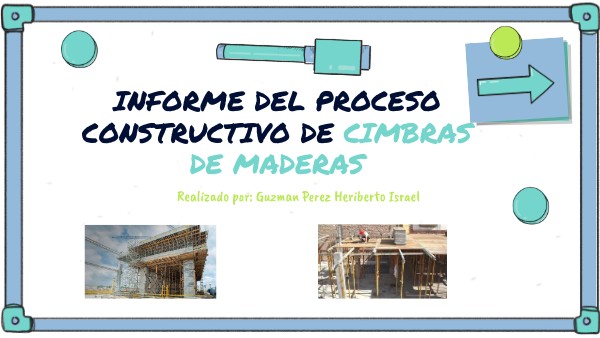

INFORME DEL PROCESO CONSTRUCTIVO DE CIMBRAS DE MADERAS

Realizado por: Guzman Perez Heriberto Israel

cimbra de madera

La cimbra es una estructura auxiliar que sirve para sostener provisionalmente el peso de un arco o bóveda, así como de otras obras de cantería, durante la fase de construcción. Suele ser una cercha de madera. Esta estructura, una vez montadas las dovelas y la clave, se desmonta en una operación denominada descimbrado

OBJETIVO DE LA CIMBRA DE MADERA

El objetivo de la cimbra de madera es suminstrar un molde lo suficientemente resistente para resistir el vaciado del concreto, ya sea en lozas, cimientos, etc. hasta su secado

Caracteristicas de lacimbra de madera

• Ser rígidas y muy fuertes para soportar el peso del concreto.
• Ser herméticas y evitar los escurrimientos
• Ser de fácil desmolde para no dañar al concreto y además que permitan reutilizar la misma cimbra.
• La cimbra debe de ajustarse a la forma, dimensiones, niveles, alineamientos y acabado.
• La obra falsa, debe estar contraventeada para garantizar su seguridad, forma, ubicación y rigidez.
• Su manejo debe ser facil al efectuarse la obra

Caracteristicas de lacimbra de madera

• Ser rígidas y muy fuertes para soportar el peso del concreto.
• Ser herméticas y evitar los escurrimientos
• Ser de fácil desmolde para no dañar al concreto y además que permitan reutilizar la misma cimbra.
• La cimbra debe de ajustarse a la forma, dimensiones, niveles, alineamientos y acabado.
• La obra falsa, debe estar contraventeada para garantizar su seguridad, forma, ubicación y rigidez.
• Su manejo debe ser facil al efectuarse la obra

partes que integran la cimbra de madera

ABRAZADERAS

PIE DERECHO

ARRASTRES

LARGUEROS

MADRINA

"CACHETES"

PATA DE GALLO

POLIN O PUNTAL

"CHAFLAN"

TARIMA

CONTRAVIENTOS

YUGO

MADERA PARA CIMBRAS La madera por excelencia mas usada en cimbras es madera de pino, es hermética, resistente, fuerte y de tamaño correcto, simple de construir, fácil de desmontar, reutilizable y lo mas importante es de bajo costo a comparacion de las demas

Tambien encontramos madera de:CEDRO ABETO CAOBA ROBLE NOGAL

TRATAMIENTO DE LA MADERA PARA CIMBRA

• Antes de colocar la cimbra se unta con aceite quemado, diesel o un aditivo desmoldante, a fin de que el concreto no se adhiera a la cimbra de madera.
• Se moja la cimbra para que ésta no deshidrate el concreto y altere la resistencia de la futura construcción.
• se raspa la madera para eliminar restos de concreto anterior o deformidades de la madera.
• Quitar clavos, alambres o hilos que afecten el resultado final.

Resistencia de la madera

La resistencia de las maderas está íntimamente ligada con la densidad del material, si consideráramos al peso volumétrico como un parámetro directamente ligado con la densidad del material

esfuerzos a los que esta sometido la madera

ESFUERZO DE COMPRESION

ESFUERZO FLEXION

ESFUERZO DE TENSION

Los valores característicos en la madera estructural suelen estar entre los 16 y 23 N/mm2.

esfuerzos a los que esta sometido la madera

ESTUDIO DE MERCADO "PROVEEDORES"

MADERERIA "LA CEIBA JR"

TABLAS: 30 X 250 CM $150.86 C/U 25 X 250 CM $129.31 C/U 15 X 250 CM $64.66 C/U REGLAS: 10 X 250 CM $47.41 C/U BARROTES: 8 X 250 CM $51.72 C/U 8 X 300 CM $73.28 C/U POLINES: 8 X 250 CM $94.83 C/U 8 X 300 CM $137.93 C/U CIMBRAPLAY: C + C 1.22 X 2.44 M 12MM $487.01 C/U C + C 1.22 X 2.44 M 18MM $669.66 C/U C + C IMP 1.22 X 2.44 M 15MM $560.341|W C/U

CUANTA CON UNA AMPLEA VARIEDAD DE MATERIALES EN MADERA, PODEMOS ENCONTRAR DE CUALQUIER MEDIDA Y TAMAO

ESTUDIO DE MERCADO "PROVEEDORES"

MADERERIA "SANTA FE"

TABLAS: 30 X 250 CM $155 C/U 25 X 250 CM $155 C/U REGLAS: 10 X 250 CM $45 C/U 15 X 250 CM $70 C/U BARROTES: 8 X 250 CM $60 C/U POLINES: 8 X 250 CM $108 C/U 8 X 300 CM $140

NEGOCIO FAMILIAR CON VENTAS AL POR MENOR, LA CANTIDAD DE MATERIAL PARA VENTA NO ES EN GRAN MEDIDA

ESTUDIO DE MERCADO "PROVEEDORES"

MADERERIA "EL CASTOR"

TIENDA COMERCIAL CON MUCHO MATERIAL PARA VENTA, ANTERIORMENTE SE DEDICABAN A LA RENTA PERO EN LA ACTULIDAD ESA ACTIVIDAD FUE ELIMINADA

TABLAS: 25 X 250 CM $140 C/U FAJILLA: 10 X 250 CM $30 C/U BARROTES: 8 X 250 CM $57 C/U POLINES: 8 X 250 CM $110 C/U 8 X 300 CM $145 C/U CIMBRAPLAY: 1.22 X 2.44 M 15MM $690 C/U

ESTUDIO DE MERCADO "RENTA"

RENTA DE MADERA "SIMUTA" PRECIO DE LA RENTA: $1.50 POR PIEZA

TABLAS: 25 X 250 CM 25 X 235 CM 25 X 240 CM 30 X 300 CM 30 X 250 CM 30 X 240 CM (cualquier medida que sea necesaria) BARROTES: 8 X 250 CM 8 X 235 CM 8 X 300 CM POLINES: 8 X 250 CM 8 X 300 CM REGLAS: 10 X 250 CM 10X 300 CM (varias medidas)

CONDICIONES DE RENTA:

• El tiempo de renta debe ser mayor a 10 dias
• Si la cantidad de piezas supera las 1000 el trasporte es gratis, si no tiene un costo de $250- $300
• La fecha de entrega debe de ser antes de las 12 de medio dia, pasando esa hora se cobra un dia completo mas al valor acordaddo
• No se permite hacer ningun tipo de corte en la madera por mas pequeño que sea, cualquier modificacion debe de preguntarse con el dueño o acordarse desde un principio

PENALIZACIONES

• Cualquier tipo de corte o modificacion tiene un costo de $50 a $100
• SI la entrega del material no es en la fecha acordada, sin importar que pague el dia extra, quedara eliminado para futuras rentas.

PAGO DE LA RENTA

• El pago de la renta es justo al momento de entregarse el material
• Cada dia extra que pase despues de la feha acordada debera pagarse

ESTUDIO DE MERCADO "RENTA"

RENTA DE MADERA "SIMUTA"

ESTUDIO DE MERCADO "RENTA"

RENTA DE MADERA "VELAZQUEZ" PRECIO DE LA RENTA: $1.50 POR PIEZA

TABLAS: 25 X 250 CM 30 X 250 CM (cualquier medida que sea necesaria) BARROTES: 8 X 300 CM (varias medidas) POLINES: 8 X 250 CM 8 X 300 CM (varias medidas) REGLAS: 10 X 250 CM (varias medidas)

CONDICIONES DE RENTA:

• El traslado de la cimbra va por centa del propietario siempre y cuando se mantenga cerca del lugar y/o consideracion del dueo
• No se puede hacer ningun tipo de corte en la madera
• El pago se hace el momento de dejar el material
• Si se necesita alguna medida en especial se puede llamar al propietario para dejar mas material con costo extra de trasnporte

PENALIZACIONES

• Cualquier tipo de corte o modificacion implica reponer esa misma madera como nueva
• Se debe respetar la fecha de entrega, de preferencia a primeras horas de la mañana

PAGO DE LA RENTA

• El pago de la renta es justo al momento de entregarse el material
• Tiene un costo de $1.50 cada pieza

ESTUDIO DE MERCADO "RENTA"

RENTA DE MADERA "VELAZQUEZ"

ESTUDIO DE MERCADO "RENTA"

RENTA DE MADERA INDEPENDIENTE/ DON MANUEL PRECIO DE LA RENTA: $1 POR PIEZA

TABLAS: 25 X 250 CM 30 X 250 CM 25 x 200 CM 30 x 200 CM BARROTES: 8 X 300 CM 8 X 250 CM 8 X 200 CM POLINES: 8 X 250 CM 8 X 300 CM REGLAS: 10 X 250 CM RETAZOS DE MADERA: Sin costo con acuerdo del propietario

CONDICIONES DE RENTA:

• El transporte debe de ser proporcionado por la persona que ocupara la cimbra
• No se aceptaran piezas con clavos, restos de cemento u otro aditivo
• Se debe de cumplir con el lapso de tiempo establecido en el recibo, si se sobrepasa aumenta el valor establecido

PENALIZACIONES

• Cualquier tipo de corte o modificacion debera de pagar una sancion dependiendo de la pieza afectada
• Si el material esta sucio o con residuos no se aceptara ninguna pieza hasta que todo este limpio, esto implica que el valor de la renta aumente

PAGO DE LA RENTA

• El pago de la renta es justo al momento de entregarse el material
• Cada sancion que se haga debera pagarse al momento de que se reciba todo el material
• Los pagos son en efectivo y directamente con el dueño y el cliente

ESTUDIO DE MERCADO "RENTA"

RENTA DE MADERA Negocio pequeño- Don Manuel

¡MUCHAS GRACIAS!
