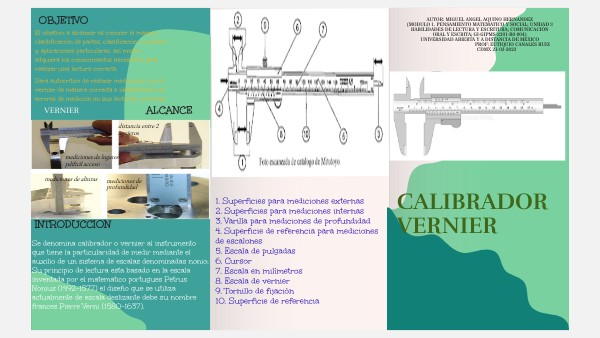

TRÍPTICO CORPORATIVO

OBJETIVO

Autor: Miguel Angel Aquino Hernandez (Modulo 1. Pensamiento matematico y social; Unidad 3 Habilidades de lectura y escritura; Comunicación Oral y Escrita; GI-GIPMS-2301-B0-004) UNIVERSIDAD ABIERTA Y A DISTANCIA DE MEXICO Prof: EUTIQUIO CANALES RUIZ CDMX 21-03-2023

El objetivo a alcanzar es conocer el manejo, identificación de partes, clasificación, cuidados y aplicaciones particulares, así mismo adquiera los conocimientos necesarios para realizar una lectura correcta. Sera autocritico de realizar mediciones con el vernier de manera correcta e identificación de errores de medición en sus lecturas correctas.

ALCANCE

VERNIER

distancia entre 2 agujeros

El calibrador vernier fue desarrollado para satisfacer la necesidad de contar con un instrumento de lectura directa, que pudiera tomar una medida facilmente en una operación, ademas teniendo la ventaja de no ser necesaria la apreciacion visual del cero de referencia y la simplificacion de la lectura al hacer coincidir dos trazos auxiliandose de la reglilla del nonio.

mediciones de lugares pdificil acceso

mediciones de alturas

mediciones de profundidad

CALIBRADOR VERNIER

1. Superficies para mediciones externas 2. Superficies para mediciones internas 3. Varilla para mediciones de profundidad 4. Superficie de referencia para mediciones de escalones 5. Escala de pulgadas 6. Cursor 7. Escala en milímetros 8. Escala de vernier 9. Tornillo de fijación 10. Superficie de referencia

INTRODUCCION

Se denomina calibrador o vernier al instrumento que tiene la particularidad de medir mediante el auxilio de un sistema de escalas denominadas nonio; Su principio de lectura esta basado en la escala inventada por el matematico portugues Petrus Nonius (1492-1577) el diseño que se utiliza actualmente de escala deslizante debe su nombre frances Pierre Verni (1580-1637).

CIERRE

La forma correcta de realizar la lectura en el calibrador vernier es: • El primer paso y uno de los más importantes es la correcta colocación de las puntas para interiores, puntas para exteriores, peldaños y/o la varilla de medición de profundidad, según sea el caso, así como un apriete adecuado sobre el elemento a medir • Tomar la lectura del valor entero en milímetros y/o pulgadas decimales en la escala principal, tomando en cuenta las subdivisiones, del valor más próximo a la izquierda del cero marcado en la escala vernier. • Como valor decimal, según su legibilidad, se deberá tomar la división coincidente de la escala vernier con la escala principal. Es importante hacer notar que la coincidencia de las divisiones solo debe ser una.

INSTRUCCINES DE MANTENIMIENTO Limpiar el calibrador despues de su uso, asegurarse de remover virutas, polvos , revabas o extraños objetos que impídan el deslizamiento de medicion. El cuerpo del calibrador debe estar lubricado con un poco de aceite de relojero. No dejar caer, o cerrar abruptamente el instrumento.

PRECAUCIONES: Se debe evitar el error de paralaje cuando se mide la escala vernier, este escausado cuando se obsrva desde un angulo incorrecto la escala

GLOSARIO: -NONIO: Pieza que se aplica sobre una regla graduada para apreciar divisiones menores que las ofrecidas por la regla. - ESCALA: Serie de elementos de la misma especie,(en este caso medicion) ordenados gradualmente en función de alguna de sus características o cualidades. -VIRUTA: Tira fina y enrollada en espiral que sale de un material. -PARALAJE: ángulo formado por las líneas de observación trazadas hasta un objeto desde dos puntos suficientemente separados.

RECOMENDACIONES El vernier cuenta con un tornillo de bloqueo el cual nos facilita la lectura cuando hay que retirar el calibrador antes de tomar la lectura.Es importante aplixar la fuerza adecuada para relizar la medicion
