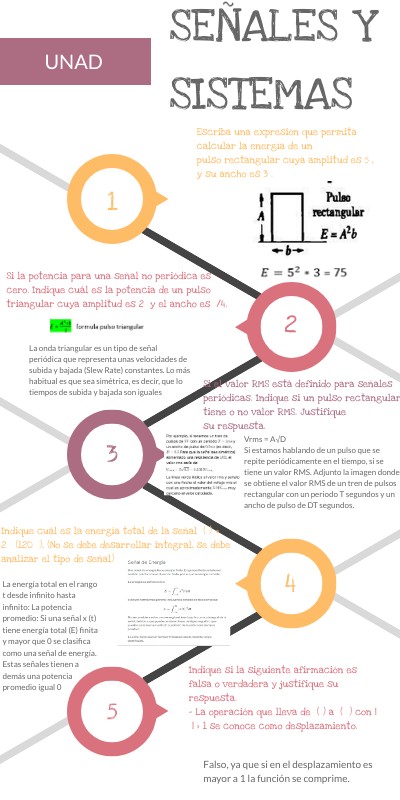

CONEXIÓN

SEÑALES Y SISTEMAS

UNAD

Escriba una expresión que permita calcular la energía de un pulso rectangular cuya amplitud es 5𝐷, y su ancho es 3𝑥.

Si la potencia para una señal no periódica es cero. Indique cuál es la potencia de un pulso triangular cuya amplitud es 2𝐴 y el ancho es 𝑏/4.

La onda triangular es un tipo de señal periódica que representa unas velocidades de subida y bajada (Slew Rate) constantes. Lo más habitual es que sea simétrica, es decir, que lo tiempos de subida y bajada son iguales

Si el valor RMS está definido para señales periódicas. Indique si un pulso rectangular tiene o no valor RMS. Justifique su respuesta.

Vrms = A√DSi estamos hablando de un pulso que se repite periódicamente en el tiempo, si se tiene un valor RMS. Adjunto la imagen donde se obtiene el valor RMS de un tren de pulsos rectangular con un periodo T segundos y un ancho de pulso de DT segundos.

Indique cuál es la energía total de la señal 𝑥(𝑡) = 2𝑆𝑒𝑛(120𝜋𝑡), (No se debe desarrollar integral, se debe analizar el tipo de señal)

La energía total en el rango t desde infinito hasta infinito: La potencia promedio: Si una señal x (t) tiene energía total (E) finita y mayor que 0 se clasifica como una señal de energía. Estas señales tienen a demás una potencia promedio igual 0

Indique si la siguiente afirmación es falsa o verdadera y justifique su respuesta.- La operación que lleva de 𝑥(𝑡) a 𝑥(𝛼𝑡) con |𝛼| > 1 se conoce como desplazamiento.

Falso, ya que si en el desplazamiento es mayor a 1 la función se comprime.
