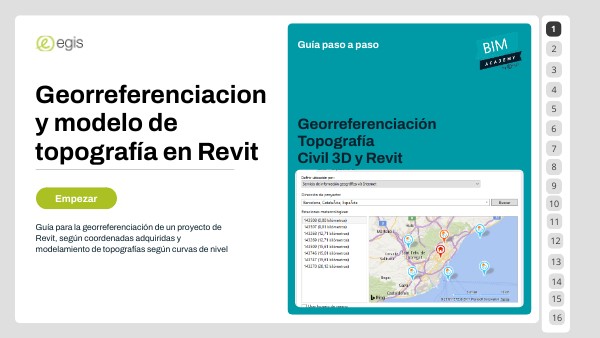

Guía paso a paso
Georreferenciacion y modelo de topografía en Revit
GeorreferenciaciónTopografía Civil 3D y Revit
Empezar
10
11
Guía para la georreferenciación de un proyecto de Revit, según coordenadas adquiridas y modelamiento de topografías según curvas de nivel
12
13
14
15
16
Archivo con TIN surface en Civil 3D
Abrir archivo de Civil 3D el cual contenga la superficie modelada como "TIN SURFACE".
10
11
+info
12
13
14
15
16
Polígono o recuadro a extraer
Una vez coloques el recuadro, guarda el archivo.
Debes dibujar el polígono o recuardo de la zona a extraer de la topografía. Recuerda que este recuadro debe ser una polilínea cerrada (no es necesario que sea una 3D Poly).
Cropped Surface
10
11
Una vez guades, selecciona la TIN Surface. Ve a la barra de herramientas y busca la opción Extract from Surface
12
13
14
15
16
Create Cropped Surface
Para crear la superficie recortada al polígono dibujado, dale click en el siguiente video:
10
11
12
13
14
15
16
No olvides la configuración cuando vayas a crear la topografía recortada
Civil 3D recorta la topografía al polígono dibujado y crea una surface en un archivo nuevo. A tener en cuenta:
10
Select crop area = Objet
11
Se crea una TIN surface nueva
Drawing for new surface = Create a new drawing
12
La superficie creada se recorta según el póligono dibujado
13
New surface name = TOPOGRAFÍA
El nuevo archivo de Civil 3D se debe Georreferenciar
14
Surface Style = Contours 1 m and 5 m (Background)
15
16
Importar punto topográfico conocido
En el nuevo archivo de Civil 3D con la superficie, debes importar un punto topográfico conocido. Mira el siguiente video y sigue los pasos:
10
11
12
13
14
15
16
Exportar curvas de nivel y punto topográfico
Revit no pude leer objetos nativos de Civil 3D como TIN Surface y Cogo Point. Para ello se debe exportar las curvas de nivel como polilíneas con datos de altura y los puntos como bloques.Ve el siguiete video:
10
11
12
13
14
15
16
Geolocalización Civil 3D
Si el archivo de Civil 3D no está georreferenciado, sigue lo siguiente:
Seleccionar CTM-12
Verifica que el archivo se geolocalizó en la barra de herramientas se debe abrir la barra "Geolocation"
10
11
12
13
14
15
16
Geolocalización en Revit
Puedes crear un proyecto nuevo en Revit, a partir de una plantilla del sistema o una plantilla propia. No olvides verificar las unidades de medida del nuevo proyecto en Revit, debe estar en metros.
10
11
Importante
12
13
14
15
16
Importar CAD a Revit
Debes importar el archivo de CAD creado anteriormente como "Link CAD". No olvides hacerlo en la vista de SITE donde se vea el Survey point y el Base Point
10
11
12
13
14
15
16
Rotar, alinear puntos y poner desface
En Revit debes rotar el CAD para facilitar el modelado, mover el punto topografico al survey point y crear un desface de la elevación. Para ello mira el video
Para rotar el CAD, mejor dibuja un línea que te ayude.
Rotar el CAD te ayuda a un mejor modelado.
Dejar el CAD sin desface u offset en elevación, hará que todos los modelos te queden en cotas erróneas.
10
11
Importar CAD con elementos lejanos que no hagan parte de la zona a modelar, te dará errores. Debes dejar el CAD limpio.
12
13
14
15
16
Adquirir Coordenadas
Presta mucha atención al video, es lo más importante para Geolocalizar en Revit. Si no haces algún paso bien, debes cerrar el archivo y volver a iniciar todo desde el inicio en un nuevo proyecto.
10
11
12
13
14
15
16
Verificar datos
Es importante que verifiques que la lozalización quede bien:
+info
Ir a la pestaña Manage > Location: Debe aparecer CTM-12 como GIS Coordinate
Al seleccionar el Base point, este debe tener los datos de Norte, Sur, elevación y rotación
10
11
12
13
14
15
16
Guardar para finalizar
Este es el paso más importante para finalizar la localización, si no lo haces bien debes volver a inicar el proceso
Al guardar el archivo la primera vez, Revit pregunta que quieres hacer con la localización del CAD que acabas de importar, debes darle click en
DISABLE SHARED POSITIONING
10
11
+info
12
Si no sigues los pasos anteriores bien, debes volver a iniciar desde el principio el proceso
13
14
Volver
15
16
Modelar topografía
Con el proyecto Geolozalizado y el Cad con las Curvas de nivel, puedes modelar la topografía
10
11
12
13
14
15
16
Surface en Revit
Sigue el proceso del video, es muy secillo
10
11
Los layers del CAD con la curvas de nivel por lo general se llaman: C-TOPO-MINR C-TOPO-MAJR
12
13
14
Info
15
16
