Visione e rilevamento di un pezzo meccanico con calibro e micrometro

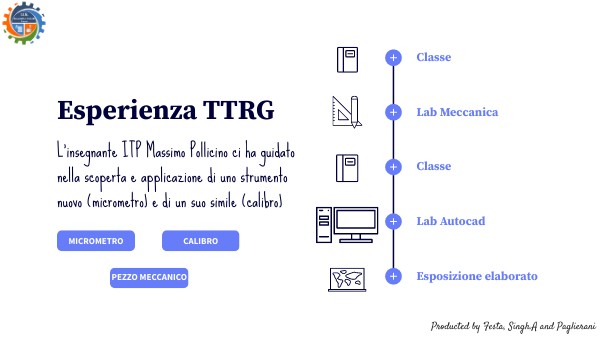

L'insegnante ITP Massimo Pollicino ci ha guidato nella scoperta e applicazione di uno strumento nuovo (micrometro) e di un suo simile (calibro)

Classe

In gruppi rielaborazione a freddo dell'esperienza

Lab Autocad

Riproduzione pezzo tramite AutoCad

Micrometro

Calibro

Pezzo meccanico

Esposizione elaborato

Esposizione elaborato dell'esperienza alla classe

Producted by Festa, Singh.A and Paglierani

Pezzo meccanico

Producted by Festa, Singh.A and Paglierani

FSP

Il Micrometro

Lo strumento, indispensabile per un tecnico degno di questo nome

Scopriamolo!

Back

Producted by Festa, Singh.A and Paglierani

Proviamolo!

Producted by Festa, Singh.A and Paglierani

Incudine

_________________

L'incudine è la parte del micrometro che viene premuta contro l'oggetto da misurare. È solitamente costituita da una superficie piana e liscia per garantire una misurazione precisa.

_________________

Producted by Festa, Singh.A and Paglierani

Stelo

_________________

Lo stelo è la parte del micrometro che collega l'incudine all'arco. È solitamente realizzato in acciaio temprato per garantire una maggiore resistenza.

_________________

Producted by Festa, Singh.A and Paglierani

Superfici di contatto

_________________

Queste sono le parti del micrometro che entrano in contatto con l'oggetto da misurare e sono costituite da metallo duro per garantire una maggiore resistenza all'usura.

__________________

Producted by Festa, Singh.A and Paglierani

Arco e guancialini isolanti

_________________

L'arco è la parte del micrometro che tiene insieme l'incudine e lo stelo. I guancialini isolanti sono le parti del micrometro che proteggono l'arco da eventuali interferenze magnetiche o elettriche.

____________________

Producted by Festa, Singh.A and Paglierani

Bussola graduata

_________________

La bussola graduata è la parte del micrometro che consente di leggere la misura. È solitamente graduata in millimetri o pollici.

__________________

Producted by Festa, Singh.A and Paglierani

Tamburo graduato

_________________

Il tamburo graduato è la parte del micrometro che consente di leggere le frazioni di millimetro o pollice. Viene ruotato durante la misurazione per ottenere la lettura finale.

__________________

Producted by Festa, Singh.A and Paglierani

Bloccaggio stelo

_________________

Il bloccaggio stelo è il meccanismo che consente di bloccare lo stelo in posizione per evitare che si sposti durante la misurazione.

__________________

Producted by Festa, Singh.A and Paglierani

Linea di riferimento

_________________

La linea di riferimento è la linea che viene utilizzata per allineare l'oggetto da misurare con l'incudine.

__________________

Producted by Festa, Singh.A and Paglierani

Frizione

_________________

La frizione è il meccanismo che consente di regolare la pressione dell'incudine sull'oggetto da misurare per garantire una misurazione precisa senza danneggiare l'oggetto.

_________________

Producted by Festa, Singh.A and Paglierani

FSP

Il Calibro

Lo strumento indispensabile per la riproduzione di pezzi meccanici

Scopriamolo!

Back

Producted by Festa, Singh.A and Paglierani

Proviamolo!

Producted by Festa, Singh.A and Paglierani

Corsoio

_________________

Il corsoio è la parte mobile del calibro, che permette di regolare la distanza tra i becchi per la misurazione di oggetti di diverse dimensioni.

_________________

Producted by Festa, Singh.A and Paglierani

Asta graduata

_________________

L'asta graduata è la parte fissa del calibro, sulla quale sono stampate le scale di misurazione per la lunghezza e la profondità.

_________________

Producted by Festa, Singh.A and Paglierani

Superfici contatto per interni

_________________

Le superfici di contatto a lama per interni sono le parti del calibro che si appoggiano sulle pareti interne dell'oggetto da misurare.

___________________

Producted by Festa, Singh.A and Paglierani

Astina profondità

_________________

L'astina di profondità è la parte del calibro che permette di misurare la profondità di un foro o di un'altra superficie interna.

___________________

Producted by Festa, Singh.A and Paglierani

Becco fisso e mobile

_________________

Il becco fisso e mobile sono rispettivamente la parte del calibro che rimane ferma durante la misurazione, che si appoggia sulla superficie esterna dell'oggetto e la parte del calibro che si muove in base alla regolazione del corsoio, e che si appoggia sulla superficie esterna dell'oggetto.

___________________

Producted by Festa, Singh.A and Paglierani

Bloccaggio

_________________

Il bloccaggio serve per bloccare il corsoio nella posizione desiderata.

___________________

Producted by Festa, Singh.A and Paglierani

Scala ausiliaria nonio

_________________

La scala ausiliaria del nonio è una scala graduata presente sul calibro ventesimale, che permette di misurare con maggiore precisione le dimensioni dell'oggetto.

___________________
